浅层砂过滤器

浅层砂过滤器
浅层介质过滤器

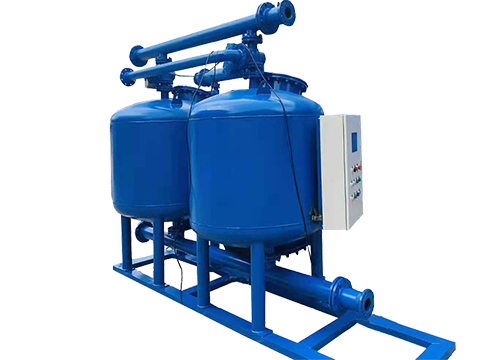

浅层砂过滤器图片

浅层砂过滤器

新乡宇清净化专业生产浅层砂过滤器、循环水旁滤器,采用气水联合反洗、多罐并联设计,滤速 8-15m/h,出水浊度0.1NTU,全自动运行无需值守,单台流量 5-300m³/h,支持多罐并联扩容,厂家直供价格优惠,咨询电话 15903037828。

立即咨询立即咨询

咨询电话 :15903037828

微信:lizhe6033邮箱:xxyqjh@163.com

产品详情

浅层砂过滤器是新乡市宇清流体净化技术有限公司主打过滤设备,采用精制均粒石英砂作为过滤核心,支持压差和定时双模式全自动气水联合反冲洗,多罐并联运行不停机、不中断供水,过滤流速 8-15m/h,出水浊度≤0.1NTU,单台处理流量 5-300m³/h,多罐并联可扩至数千 m³/h。我们做了 8 年浅层砂过滤器,累计销售几百套,广泛应用于钢铁、化工、电力、农业灌溉、中水回用等领域,支持根据客户工况非标定制。

一、产品概述

浅层砂过滤器是一种以精制石英砂为滤料,通过压力式过滤去除水中悬浮物、胶体、藻类及有机颗粒,降低浊度,净化水质的高效介质过滤设备。与传统深床砂滤池滤层厚度 800-1200mm 不同,浅层砂过滤器将滤层厚度控制在500-800mm 的 "浅层" 区间,配合高滤速设计,使杂质主要截留在滤层表面及浅部,反洗时更容易被彻底清除,过滤效率远高于传统砂滤设备。

与传统过滤器需要停机人工拆解清洗不同,浅层砂过滤器实现了在线不停机自动反冲洗排污。当滤层内外压差达到设定值(通常 0.05-0.08MPa)或到达设定时间时,系统自动启动反冲洗程序,清水协冲刷滤料,剥离污染物并经排污口排出。多罐并联设计确保单罐反洗时其余罐体继续正常过滤,全程无需人工干预,无需停机断水。

新乡宇清净化生产的浅层砂过滤器涵盖单罐、双罐、三罐、四罐、五罐及多罐并联等多种组合形式,罐体材质提供碳钢衬胶、304 不锈钢、316L 不锈钢可选,滤料可根据水质选配石英砂、锰砂、无烟煤、石榴石等,单罐流量覆盖 5-300m³/h,支持多台并联扩容,可根据客户水质、流量、压力、安装空间等工况非标定制。

相关推荐: 对于杂质以大颗粒悬浮物为主、要求不停机在线清洗的工况,可搭配 自清洗过滤器 作为预处理;对于流量较小、精度要求高的场景,可选用 袋式过滤器 作为终端精密过滤。

二、工作原理

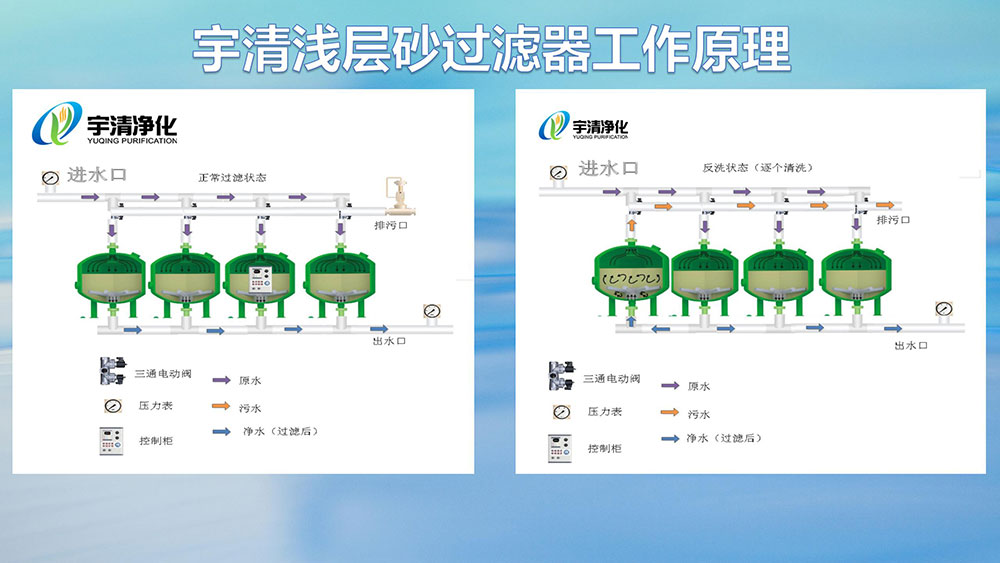

浅层砂过滤器工作原理

浅层砂过滤器的运行过程分为正常过滤、自动反冲洗、复位三个闭环阶段,全程自动化运行:

1. 正常过滤阶段

待过滤介质由进水总管分配至各过滤单元,经顶部布水器均匀分散到整个罐体横截面上,水流以层流状态自上而下垂直穿透石英砂滤料层。水中的悬浮物、胶体颗粒通过机械筛滤、接触絮凝、深层截留三种机制被截留在砂粒间隙中,洁净水经底部集水器汇集,由出水总管送出系统。随着过滤持续进行,滤层中截留的杂质逐渐增多,孔隙率降低,过滤阻力增大,进出水口压差逐渐升高。

2. 自动反冲洗阶段

当进出水压差达到设定值(通常 0.05-0.08MPa,可根据工况调整)或到达设定清洗周期(通常 8-24 小时可调)时,控制系统自动切换三通阀,被洗罐进入反冲洗状态。反冲洗采水洗工艺:

  • 水漂洗:清水漂洗滤层,含污废水经排污口快速排出,历时 3-5 分钟。

反洗用水直接取自其他过滤单元的出水,无需额外配置反洗水泵和水箱。单罐反洗期间其余罐体继续正常过滤,实现 24 小时不间断供水、不停机反冲洗,完全满足连续生产作业需求。

3. 复位阶段

反冲洗过程持续 5-8 分钟即可完成单罐清洗,清洗完成后三通阀自动切换,该罐即刻恢复正常过滤状态,随后依次对下一罐进行反洗,循环往复,始终保持滤料洁净通透,出水水质稳定。

三、核心产品优势

1. 高滤速大流量,占地省 50% 以上

浅层砂过滤器设计滤速达 8-15m/h,是传统重力式砂滤池(滤速 4-8m/h)的 2 倍以上。在相同处理水量下,设备占地面积可减少 50%-70%,尤其适合场地紧张的工业厂区改造项目。模块化罐体结构可灵活并联,从几吨到上千吨每小时的流量需求均可通过增减单元数量实现,扩容方便。

2. 多罐并联交替反洗,不间断供水

传统单罐过滤器反洗时必须停机,导致供水中断。浅层砂过滤器采用多罐并联设计,反洗程序逐罐执行 —— 某一罐进入反洗状态时,其余罐体继续正常过滤,系统总出水流量与水质不受影响。这一特性对于连续生产的工业循环水系统尤为重要,避免了因过滤设备维护导致的生产降负荷或停机风险。

3. 气水联合反洗,节水 50% 以上

传统砂滤器仅靠水反洗,耗水量大且滤料清洗不彻底。浅层砂过滤器采用气水联合反洗工艺,压缩空气的强力搅动使砂粒间产生剧烈摩擦,污染物剥离效率远高于单纯水洗。反洗总耗时仅 5-8 分钟,反洗水耗不超过处理水量的 3%,较传统砂滤设备节水 50% 以上。反洗用水直接取自系统内其他罐体的过滤出水,无需额外配置反洗水泵和水箱,进一步降低了投资与运行成本。

4. 全自动运行,零人工值守

搭载 PLC 智能控制系统,支持压差自动触发、定时自动清洗、手动控制三种模式切换,可根据水质杂质含量自适应调节反洗频率,全程无需人工操作。系统可配置触摸屏人机界面,显示运行状态、累计流量、反洗记录等参数,并支持远程通讯(RS485/Modbus)接入上位机或 DCS 系统,实现集中监控与管理,大幅降低运维人力成本,特别适合无人值守的工业现场。

5. 出水水质稳定,过滤精度高

精制均粒石英砂滤料(SiO₂含量≥99%,莫氏硬度 7 级)配合均匀布水系统,可有效去除水中的悬浮物、胶体、藻类及部分有机物,出水浊度稳定在 0.1NTU 以下,SS≤5mg/L。对于工业循环水系统,稳定的低浊度出水可有效降低换热器结垢与腐蚀风险;对于中水回用系统,可作为反渗透(RO)、超滤(UF)等膜处理工艺的理想预处理单元,有效减轻膜污染、延长膜清洗周期。

6. 材质可选,适应性强

罐体材质提供碳钢衬胶、304 不锈钢、316L 不锈钢及玻璃钢等多种选择,可根据进水的腐蚀性、氯离子含量、pH 值等工况灵活选配。滤料也可根据处理目标更换为锰砂(除铁锰)、无烟煤(提高纳污量)、石榴石(高磨损水质)等特殊介质,使设备能够适应地表水、地下水、循环水、回用水、海水等多种水源的过滤需求。

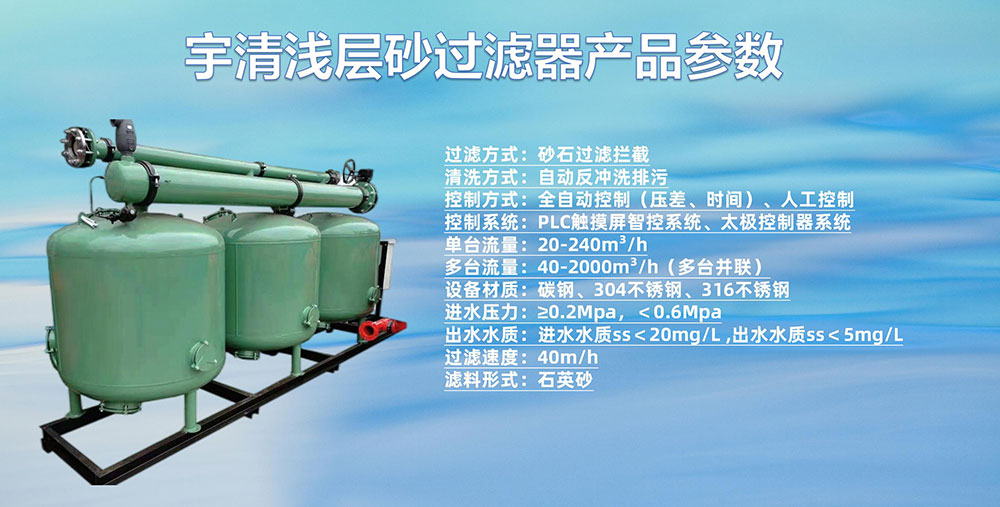

四、核心技术参数

4.1 常规技术参数

参数项目技术指标
工作压力0.6MPa(可定制 1.0MPa 高压款)
过滤流速8-15m/h(常规取 10-12m/h)
滤层厚度300-500mm(浅层设计)
滤料粒径0.8-1.2mm 精制石英砂(可选 0.5-0.8mm/1.0-1.5mm)
工作温度5℃-50℃(可定制耐高温型)
单罐流量5-300m³/h
罐体直径Φ400-Φ3000mm(主流 Φ600-Φ2400mm)
进水浊度≤20NTU(建议≤10NTU,高浊度需预处理)
出水浊度≤0.1NTU(优质工况可达 0.05NTU 以下)
进水 SS15-30mg/L(短时冲击可承受≤50mg/L)
出水 SS≤5mg/L
过滤精度约 20-50μm
控制方式压差自动控制、定时自动控制、手动控制
反洗方式气水联合反洗(气擦洗 + 气水同洗 + 水漂洗)
反洗触发压差0.05-0.08MPa(或定时触发 8-24h)
反冲洗耗时5-8 分钟 / 罐
反洗水耗≤3% 处理水量
反洗气强度15-20L/(m²·s)
反洗水强度8-12L/(m²·s)
并联单元数1-10 罐(常见 2-5 罐)
壳体材质碳钢衬胶 / 304 不锈钢 / 316L 不锈钢 / 玻璃钢
滤料材质精制石英砂 / 锰砂 / 无烟煤 / 石榴石
排污方式自动三通阀排污
电源380V/50Hz(可定制 220V / 防爆型)

4.2 常用型号参数对比

型号
YQQSC-40YQQSC-50YQQSC-60YQQSC-70YQQSC-80YQQSC-100YQQSC-120YQQSC-140YQQSC-150YQQSC-180YQQSC-200YQQSC-240
罐体直径1200mm
1400mm1600mm1800mm2000mm2200mm2400mm2500mm2600mm2800mm3000mm3200mm
进出水口径DN100DN100DN100DN150DN150DN150DN200
DN200DN200DN200DN250DN250

罐体材质

碳钢/不锈钢碳钢/不锈钢碳钢/不锈钢碳钢/不锈钢碳钢/不锈钢碳钢/不锈钢碳钢/不锈钢碳钢/不锈钢碳钢/不锈钢碳钢/不锈钢碳钢/不锈钢碳钢/不锈钢
罐体防腐油漆防腐油漆防腐油漆防腐油漆防腐油漆防腐油漆防腐油漆防腐油漆防腐油漆防腐油漆防腐油漆防腐油漆防腐
单台过滤面积1.1㎡1.5㎡2.0㎡2.5㎡3.0㎡3.8㎡4.5㎡5.0㎡5.3㎡.6.1㎡7.0㎡8.0㎡
过滤速度20-35m/h20-35m/h20-35m/h20-30m/h20-30m/h20-30m/h20-30m/h20-30m/h20-30m/h20-30m/h20-30m/h20-30m/h
单台处理量40m³/h50m³/h60m³/h70m³/h80m³/h100m³/h120m³/h140m³/h150m³/h180m³/h200m³/h240m³/h
工作压力0.2-0.4MPa0.2-0.4MPa0.2-0.4MPa0.2-0.4MPa0.2-0.4MPa0.2-0.4MPa0.2-0.4MPa0.2-0.4MPa0.2-0.4MPa0.2-0.4MPa0.2-0.4MPa0.2-0.4MPa
反冲洗强度8-12L/(S*㎡)8-12L/(S*㎡)8-12L/(S*㎡)8-12L/(S*㎡)8-12L/(S*㎡)8-12L/(S*㎡)8-12L/(S*㎡)8-12L/(S*㎡)8-12L/(S*㎡)8-12L/(S*㎡)8-12L/(S*㎡)8-12L/(S*㎡)
单罐反洗时间60s60s90s120s120s180s200s300s300s300s500s600s
反洗间隔
4-8h4-8h4-8h4-8h4-8h4-8h4-8h4-8h4-8h4-8h4-8h4-8h
滤料形式石英砂石英砂石英砂石英砂石英砂石英砂石英砂石英砂石英砂石英砂石英砂石英砂
滤料粒径0.6-1.2mm0.6-1.2mm0.6-1.2mm0.6-1.2mm0.6-1.2mm0.6-1.2mm0.6-1.2mm0.6-1.2mm0.6-1.2mm0.6-1.2mm0.6-1.2mm0.6-1.2mm
滤料厚度
800mm800mm800mm1200mm1200mm1200mm1200mm1200mm1200mm1200mm1200mm1200mm
罐体净重0.4t0.5t0.6t1.5t2.0t2.3t

2.6t

2.8t3.0t3.3t3.9t4.5t
罐体运行重量3.5t4.5t5.0t13.5t16.8t21t25t27t30t35t40t45t

五、与其他过滤方式对比

很多客户选型时不清楚浅层砂过滤器和其他过滤方式的区别,下表从多个维度进行对比,帮助您选择合适的过滤设备:

对比项浅层砂过滤器自清洗过滤器多介质过滤器袋式过滤器
过滤原理压力式浅层砂滤机械筛网表面过滤压力式多层介质滤袋深层过滤
滤速 (m/h)8-15取决于网孔5-105-10
过滤精度20-50μm10-2000μm10-30μm1-200μm
出水浊度≤0.1NTU5-20NTU≤0.1NTU1-5NTU
是否自动清洗否(需换袋)
是否不停机清洗是(多罐并联)是(多柱式)否(单罐需停机)
耗材成本低(滤料 3-5 年更换)低(滤网 5-8 年复用)低(滤料复用)高(滤袋定期更换)
适用流量大(5-300m³/h 单罐,可并联)大(10-3000m³/h)中(10-200m³/h)中(5-500m³/h)
占地空间中(多罐并联)
反冲洗耗水量较低(≤3%)极低较高(5%-8%)无需反洗
人工维护量极小大(定期换袋)
适用场景循环水旁滤、中水回用、浊环水、深度处理循环水、冷却水、大流量连续生产高精度预处理、除铁锰小流量、高精度、杂质较少

选型建议:

  • 水质浊度高、要求出水浊度低(≤5NTU)→ 选浅层砂过滤器
  • 大流量、连续生产、要求不停机、杂质以颗粒物为主 → 选叠片过滤器
  • 要求高精度出水、除铁除锰 → 选多介质过滤器
  • 小流量、高精度、预算有限 → 选袋式过滤器
  • 复杂工况可多级组合使用:自清洗过滤器预处理 → 浅层砂过滤器深度处理

六、应用领域及真实案例



6.1 应用领域

浅层砂过滤器凭借高滤速、全自动运行、出水水质稳定等优势,已广泛应用于以下行业和场景:

  • 工业循环水旁滤:钢铁厂、化工厂、发电厂、炼油厂循环冷却水旁滤,控制循环水浊度,降低结垢腐蚀
  • 浊环水处理:钢铁厂连铸、轧钢浊环水,电厂冲灰水,去除氧化铁皮、粉煤灰等金属氧化物颗粒
  • 中水回用深度处理:城市中水回用、工业废水深度处理,作为 MBR / 曝气生物滤池之后的深度过滤单元
  • 膜处理预处理:反渗透(RO)、超滤(UF)系统前置预处理,降低进水浊度与 SDI 值,减轻膜污染
  • 市政供水预处理:自来水厂过滤工序,替代传统 V 型滤池,中小型水厂及改扩建工程
  • 农业灌溉:农田滴灌、喷灌、温室大棚灌溉前置过滤,保护滴头喷头不堵塞
  • 地表水净化:江河、湖泊、水库水净化,去除泥沙、悬浮物、藻类
  • 游泳池水循环:游泳池、景观水循环过滤,替代硅藻土过滤器
  • 海水淡化预处理:海水淡化 RO 系统前置过滤,去除悬浮物与海洋微生物

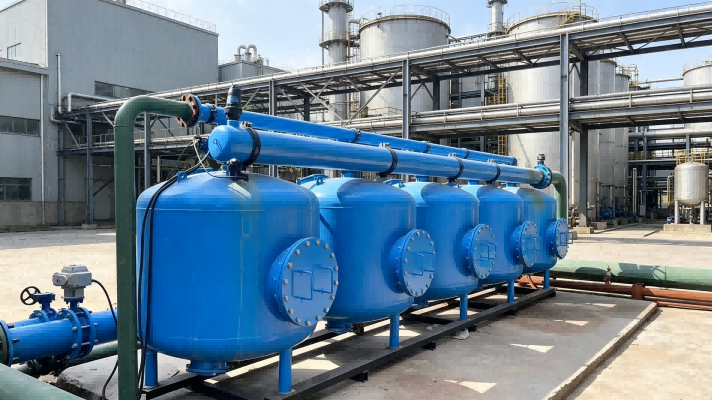

6.2 真实案例

案例 1:某化工厂循环冷却水旁滤系统

客户痛点:循环水系统总循环量 8000m³/h,循环水浊度 8-15NTU,含空气中尘埃和冷却塔生物膜,换热器结垢严重,每 3 个月需化学清洗一次,浓缩倍数只能维持在 3 倍,补充水消耗量大。

解决方案:选用 4 罐 QCS-1600 浅层砂过滤器并联,单罐流量 100m³/h,总旁滤量 400m³/h(占循环量 5%),滤料采用 0.8-1.2mm 精制石英砂,碳钢衬胶罐体,压差 + 定时双模式控制。

运行效果:出水浊度稳定在 0.5NTU 以下,循环水浊度控制在 3NTU 以内,换热器清洗周期从 3 个月延长到 12 个月,系统浓缩倍数由 3 倍提升至 5 倍,年节约补充水约 12 万 m³,减少化学药剂用量约 30%。

客户反馈:设备运行稳定,全自动运行无需人工维护,节水效果明显,投资不到一年就收回成本。

案例 2:某钢铁厂轧钢浊环水处理系统

客户痛点:轧钢浊环水含氧化铁皮和氧化铁粉,浊度 50-100NTU,传统沉淀池出水浊度仍有 20-30NTU,回用于喷淋冷却时喷嘴频繁堵塞,每周需停机清理喷嘴,影响生产节奏。

解决方案:选用 5 罐 QCS-1400 浅层砂过滤器并联,单罐流量 50m³/h,总处理量 250m³/h,滤料采用 1.0-1.5mm 耐磨石英砂(高磨损水质专用),304 不锈钢罐体,压差控制反洗。

运行效果:出水浊度稳定在 3NTU 以下,氧化铁皮去除率达 95% 以上,喷嘴堵塞问题彻底解决,喷淋系统连续运行 3 个月无需清理,年减少新水取用约 60 万 m³,实现浊环水闭路循环。

客户反馈:比原来的沉淀池效果好太多,滤料耐磨耐用,反洗彻底,钢厂这种恶劣工况也能稳定运行。

案例 3:某大型农场滴灌系统

客户痛点:2000 亩农田滴灌系统以河道水为水源,进水浊度 20-50NTU,含泥沙和杂草碎屑,滴头频繁堵塞,灌溉不均匀,每年更换滴头费用高,作物产量受影响。

解决方案:选用 2 罐 QCS-1200 浅层砂过滤器并联,单罐流量 50m³/h,总流量 100m³/h(后期可扩容),滤料采用 0.8-1.2mm 石英砂,碳钢防腐罐体,定时清洗模式(灌溉期间每 4 小时反洗一次)。

运行效果:出水浊度≤2NTU,泥沙和杂草碎屑完全截留,滴头堵塞率降低 90% 以上,灌溉均匀度显著提升,每年节省滴头更换费用约 5 万元,作物产量提升约 15%。

客户反馈:设备操作简单,反洗自动完成,灌溉期间不用专人盯着,彻底解决了河道水滴灌堵塞的老问题。

相关产品:农业灌溉场景也可选用农业灌溉过滤器;大流量连续生产场景可搭配自清洗过滤器进行多级过滤。

七、选型指南及计算示例

7.1 选型关键参数

选择浅层砂过滤器时,需重点确认以下参数:

  1. 处理流量

根据系统总水量确定单罐流量或多罐并联数量,建议留 10%-20% 余量,避免长期满负荷运行。对于循环水旁滤系统,旁滤量一般取循环水量的 2%-5%,具体比例根据系统浓缩倍数、补充水水质及排污水量平衡计算确定。

  1. 过滤精度与出水要求

根据下游工艺或回用标准确定出水水质目标:

  • 循环水旁滤:出水浊度≤2NTU,滤速可取 12-15m/h
  • 中水回用杂用:出水浊度≤1NTU,滤速取 10-12m/h
  • 反渗透 / 超滤预处理:出水浊度≤0.5NTU,SDI≤5,滤速取 8-10m/h
  • 高端回用(锅炉补给水预处理):出水浊度≤0.1NTU,滤速取 8m/h 以下

出水要求越高,滤速应选取越低值,滤料粒径应越细,必要时可采用双层滤料或增加过滤单元数量。

  1. 进水水质评估

需掌握以下进水水质参数:

  • 浊度 / SS:进水浊度建议≤20NTU,SS≤30mg/L。过高需增设沉淀池、混凝反应池等预处理;
  • pH 值:常规适用范围 6-9,超出需评估滤料与罐体材质耐腐蚀性;
  • 氯离子含量:>200mg/L 建议 316L 不锈钢,>500mg/L 需考虑钛材或衬氟;
  • 含铁含锰量:地下水除铁除锰需选用锰砂滤料,并评估是否需要曝气氧化预处理;
  • 油类含量:进水含油会导致滤料板结失效,必须先经隔油、气浮等除油处理。
  1. 罐体数量与规格计算

单罐流量计算公式:

Q单 = v × A = v × π × D² / 4

其中:Q 单 = 单罐设计流量 (m³/h),v = 设计滤速 (m/h),D = 罐体内径 (m)

所需罐体数量:

N = Q总 / Q单(向上取整)

选型注意:罐体数量不宜少于 2 罐(单罐反洗时系统停机),推荐 3 罐及以上,保证反洗期间系统仍有充足过滤能力。大流量系统优先选用大直径罐体(如 Φ1800、Φ2000)以减少单元数量、简化管路与控制系统。

  1. 材质选择
  • 常规循环水、浊环水:碳钢衬胶即可,性价比最高
  • 含微量氯离子、弱腐蚀性水质:304 不锈钢
  • 高氯离子、酸性或海水介质:316L 不锈钢
  • 低压、强腐蚀场景:玻璃钢(FRP)
  1. 控制方式选择
  • 基本型:定时反洗,适用于进水水质稳定、对自动化要求不高的场景
  • 标准型:压差 + 定时双控制,触摸屏显示,适用于大多数工业场景
  • 高端型:PLC + 触摸屏 + 远程通讯(Modbus/Profibus),可接入 DCS,适用于大型工厂集中管控需求

7.2 选型计算示例

已知条件:

  • 循环水量:8000m³/h
  • 水质浊度:8-15NTU,主要为悬浮物和生物膜
  • 要求出水浊度:≤0.5NTU
  • 系统压力:0.4MPa
  • 安装空间:有限,要求占地小

选型步骤:

步骤 1:确定旁滤量

循环水旁滤量取循环水量的 4%,即 8000×4%=320m³/h。留 20% 余量,按 384m³/h 选型。

步骤 2:确定设备数量和型号

总旁滤量 320m³/h,留 20% 余量按 384m³/h 选型。

选用 4 罐 QCS-1600 并联,单罐流量 100m³/h(参数表中 Φ1600 单罐流量 80-120m³/h,取中间值 100),总流量 400m³/h,满足要求。

4 罐并联的优势:一罐反洗时其余 3 罐继续过滤,总过滤能力仍有 300m³/h,满足旁滤需求;一台检修时其余 3 台可继续运行,系统可靠性高。

步骤 3:确定滤料和罐体材质

常规循环水,无腐蚀性,滤料选用 0.8-1.2mm 精制石英砂,罐体选用碳钢衬胶材质,性价比最高。

步骤 4:确定控制方式

工业循环水现场,有人值班,选用压差 + 定时双模式控制即可。压差设定 0.05MPa,定时设定 12 小时,两种方式任一触发即反洗。

最终选型:4 罐 QCS-1600 浅层砂过滤器并联,单罐流量 100m³/h,总流量 400m³/h,0.8-1.2mm 石英砂滤料,碳钢衬胶罐体,压差 + 定时双模式控制。

八、安装与维护说明

8.1 安装注意事项

  1. 设备应安装在水平的混凝土基础上,基础承重应满足设备满水重量要求(含滤料、水及罐体自重),基础表面水平度偏差≤2mm/m;
  2. 进水、出水、排污管路应设置法兰或活接,便于设备拆卸维护。进水管建议安装 Y 型过滤器或管道除污器,防止大颗粒杂质进入罐体损坏布水器;
  3. 各单元进出水管应安装手动蝶阀,便于单罐隔离检修。排污管应独立排放,不得与其他压力管路串联,反洗废水应引至排水沟或废水收集池,管径不小于设备排污口径;
  4. 控制箱应安装在干燥、通风、无腐蚀性气体的位置,防护等级不低于 IP54。空压机与控制箱之间的气管应设置过滤减压阀,确保进气压力稳定在 0.4-0.6MPa;
  5. 滤料装填:先在罐底铺设承托层砾石(2-4mm、4-8mm、8-16mm 三级,由粗到细分层),刮平后再装填石英砂滤料。装填过程中应避免滤料直接冲击集水器,装填完成后进行人工刮平,确保滤层表面水平;
  6. 设备旁应预留不少于 500mm 的检修空间,罐体顶部应预留人孔操作空间(建议≥800mm);
  7. 设备进出口应安装压力表,便于观察压差变化;进出口建议安装阀门,便于设备检修时隔离。

8.2 日常维护

  1. 运行巡检:每日检查设备运行状态,记录各单元进出口压力、总流量、出水浊度等参数,观察反洗程序是否正常执行、反洗排水是否清澈;
  2. 定期排气:罐体顶部设排气阀,运行初期及长期停运后重新启动时,应打开排气阀排出罐内空气,避免气阻影响过滤效果;
  3. 滤料检查:每 6-12 个月打开人孔检查滤料层高度与状态,若滤料因磨损与反洗流失导致厚度减少超过 10%,应补充新滤料;若发现滤料板结、泥球现象严重,应进行滤料清洗或更换;
  4. 集水器检查:每年检修时检查集水器滤头有无堵塞、破损,发现损坏及时更换,防止滤料泄漏;
  5. 阀门维护:定期检查三通阀的动作灵活性与密封性,气动阀应检查气源压力与气缸有无漏气,电动阀应检查限位开关是否准确;
  6. 仪表校准:每年对压差变送器、流量计等仪表进行校准,确保监测数据准确可靠;
  7. 长期停用:应排空腔体内存水,保持设备内部干燥,防止锈蚀;冬季停用注意防冻;
  8. 滤料更换周期:正常工况下石英砂滤料使用寿命 3-5 年,锰砂滤料 2-3 年,具体根据水质和运行状况确定。

九、常见故障排查

浅层砂过滤器运行过程中可能遇到以下故障,下表列出常见故障、原因及解决方法,方便客户自行排查:

表格

故障现象可能原因解决方法
出水浊度升高1. 滤料层太薄或流失 2. 滤速过高 3. 进水浊度超标 4. 布水器损坏导致短流 5. 滤料板结出现沟流1. 补充 / 更换滤料 2. 降低滤速或增加罐体 3. 加强预处理 4. 检查更换布水器 5. 清洗或更换滤料
过滤周期短、反洗频繁1. 进水浊度过高 2. 滤料粒径过细 3. 反洗不彻底、滤料板结 4. 触发压差设置过低 5. 承托层混乱1. 增设预处理 2. 更换合适粒径滤料 3. 加强反洗或清洗滤料 4. 适当提高触发压差值 5. 重新铺设承托层
反洗时滤料流失1. 反洗水强度过大 2. 承托层混乱或厚度不足 3. 集水器滤头破损 4. 滤料粒径过小1. 降低反洗水强度 2. 重新铺设承托层 3. 更换损坏滤头 4. 更换合适粒径滤料
反洗后出水带黄水1. 滤料含铁量高或被铁污染 2. 反洗不彻底残留含铁废水 3. 进水含铁量过高1. 更换优质滤料 2. 延长反洗时间,加强正洗 3. 增设除铁预处理
压差上升缓慢但出水差1. 滤料层出现沟流、短路 2. 布水不均 3. 滤料结块1. 检查布水器,重新平整滤料层 2. 检修布水系统 3. 更换滤料
反冲洗不启动1. 压差开关故障或设定值过高 2. 定时器故障 3. 电控系统故障 4. 三通阀卡住 5. 气源压力不足1. 检查 / 更换压差开关,调整设定值 2. 检查定时器设置 3. 检查电控箱接线和继电器 4. 检查 / 更换三通阀 5. 检查调整气源压力
反冲洗不停,排污阀一直开1. 压差开关故障(一直报高压差) 2. 定时器故障 3. 三通阀卡住 4. 程序设置错误1. 更换压差开关 2. 检查定时器 3. 检查 / 更换三通阀 4. 重新设置控制程序
设备漏水1. 法兰密封件老化 2. 螺栓松动 3. 人孔密封不严 4. 罐体腐蚀穿孔1. 更换密封件 2. 紧固螺栓 3. 更换人孔密封圈 4. 修补或更换罐体
出水流量不足1. 滤料堵塞严重 2. 进水压力不足 3. 管路阀门未全开 4. 布水器堵塞1. 手动反洗或清洗滤料 2. 检查系统压力 3. 检查阀门开度 4. 清理布水器
反洗效果差、滤料清洗不干净1. 反洗气强度不足 2. 反洗水强度不足 3. 反洗时间太短 4. 空压机容量不够 5. 滤料板结严重1. 检查调整气源压力 2. 检查反洗水压 3. 延长反洗时间 4. 更换大容量空压机 5. 更换滤料

如遇以上方法无法解决的故障,请及时联系新乡宇清净化售后服务团队,我们将在 24 小时内响应,提供技术支持。

十、常见问题

Q1:浅层砂过滤器反冲洗时会断水吗?

A:不会。采用多罐并联设计,反洗程序逐罐执行,某一罐进入反洗状态时其余罐体继续正常过滤,系统总出水流量与水质不受影响,实现不停机在线清洗,全程不中断供水。只有单罐结构的设备反洗时会短暂断水,选型时建议选择 2 罐及以上并联结构。

Q2:反冲洗耗水量大吗?

A:不大。采用气水联合反洗工艺,单次反冲洗耗时 5-8 分钟,反洗水耗不超过处理水量的 3%,较传统砂滤设备节水 50% 以上。以 4 罐 QCS-1600 系统为例,单罐反洗耗水量约 2-3m³,每天反洗 4 次,日耗水量仅 8-12m³,占日处理水量的比例不到 1%,节水效果显著。

Q3:滤料需要经常更换吗?

A:不需要。精制石英砂滤料耐冲刷、耐腐蚀、不易破损,正常使用寿命可达 3-5 年。日常运行中滤料会有少量磨损和流失,每 6-12 个月检查一次,厚度减少超过 10% 时补充新滤料即可。只有在滤料板结严重、泥球现象无法清洗、或被铁 / 油污染失效时才需要全部更换。

Q4:设备可以处理含铁含锰的地下水吗?

A:可以,但需要选用锰砂滤料替代石英砂,并根据含铁含锰量评估是否需要增设曝气氧化预处理。锰砂滤料利用其表面的二氧化锰催化作用,将水中的二价铁氧化为三价铁沉淀物、二价锰氧化为四价锰沉淀物,再通过过滤截留去除。进水含铁量≤10mg/L、含锰量≤1.5mg/L 时,可直接采用锰砂过滤;含量更高时需增加曝气氧化工艺。

Q5:可以非标定制吗?

A:可以。新乡宇清净化支持非标定制,包括特殊流量、特殊压力(1.0MPa 以上高压款)、特殊材质(316L 不锈钢、钛材、衬氟)、防爆电控、特殊接口尺寸、特殊安装方式、特殊滤料(锰砂、无烟煤、石榴石、双层滤料)等,可根据客户工况需求定制生产。定制周期一般 15-30 天,具体根据定制内容确定。

Q6:浅层砂过滤器和自清洗过滤器怎么选?

A:主要看水质和出水要求:

  • 浅层砂过滤器:适合水质浊度较高(10-50NTU)、要求出水浊度低(≤5NTU 甚至≤0.1NTU)、有足够安装空间的场景,滤料可吸附胶体和细小颗粒,出水水质好,但反冲洗耗水量相对较大,占地较大
  • 自清洗过滤器:适合杂质以大颗粒悬浮物为主、要求不停机、占地小、维护量极小的场景,出水浊度一般在 5-20NTU,反冲洗耗水量极低,但对胶体和溶解性物质去除效果有限

复杂工况可两级串联使用:自清洗过滤器作为预处理(去除大颗粒、保护砂滤器),浅层砂过滤器作为深度处理(降低浊度、保障出水水质)。

Q7:浅层砂过滤器需要配置反洗水泵吗?

A:不需要。多罐并联设计的浅层砂过滤器,反洗用水直接取自其他正在过滤的罐体的出水,利用系统自身压力进行反洗,无需额外配置反洗水泵和反洗水箱。这是浅层砂过滤器相比传统砂滤器的一大优势,可节省设备投资和运行能耗。只有单罐结构或系统压力不足(<0.2MPa)时,才需要考虑配置反洗水泵。


十一、售后服务

新乡市宇清流体净化技术有限公司始终坚持 "一次合作,终身服务" 的宗旨,建立了完善的售前、售中、售后服务体系,为客户提供全流程技术支持和保障。

11.1 售前服务

  • 免费技术咨询:专业工程师团队提供浅层砂过滤器选型咨询,根据客户水质、流量、精度、压力等工况参数推荐合适型号和罐数
  • 现场勘查:针对大型项目或复杂工况,可提供现场勘查服务,制定个性化过滤解决方案
  • 技术方案:免费提供设备参数表、安装尺寸图、工艺流程图、管路布置图等技术资料
  • 滤料测试:可根据客户需求提供滤料样品或小型试验设备进行过滤效果测试,验证出水水质

11.2 售中服务

  • 生产跟踪:订单生产过程中定期向客户反馈生产进度,确保按时交货
  • 出厂检验:每台浅层砂过滤器出厂前严格进行水压试验(1.25 倍设计压力保压 30 分钟)、电控测试、试运行检验,确保产品质量
  • 发货通知:设备发货后及时通知客户物流信息,提供发货清单、合格证、使用说明书、滤料合格证等随货资料
  • 安装指导:设备到达现场后,可通过电话、视频等方式指导客户安装调试,大型项目可安排技术人员现场指导安装和调试

11.3 售后服务

  • 质保期:浅层砂过滤器整机质保一年,质保期内非人为损坏的零部件免费更换;滤料属于耗材,不在质保范围内,但提供质量保证
  • 维修服务:质保期外提供终身维修服务,仅收取零部件成本费和人工差旅费
  • 配件供应:长期供应原厂配件,包括石英砂滤料、锰砂滤料、承托层砾石、三通阀、集水器滤头、布水器、密封件、电控元件等,确保设备长期稳定运行
  • 技术培训:可提供设备操作、日常维护、常见故障排查、滤料更换等技术培训
  • 远程支持:提供 7×24 小时电话技术支持,紧急问题 2 小时内响应,48 小时内给出解决方案

11.4 服务承诺

  • 设备出厂前 100% 试压试漏,确保无泄漏
  • 常规型号 7-15 天交货,非标定制 15-30 天交货
  • 质保期内出现质量问题,免费维修或更换
  • 终身提供技术咨询和配件供应服务
  • 客户投诉 24 小时内响应,72 小时内处理完毕

11.5 联系方式

  • 咨询电话:15903037828(微信同号)
  • 邮箱:xxyqjh@163.com
  • 地址:河南省新乡市牧野区牧野大厦 1310
  • 工作时间:周一至周六 8:00-18:00,紧急问题 24 小时响应

新乡宇清净化始终以客户需求为中心,以优质产品和完善服务赢得客户信赖,欢迎新老客户来电咨询合作。
