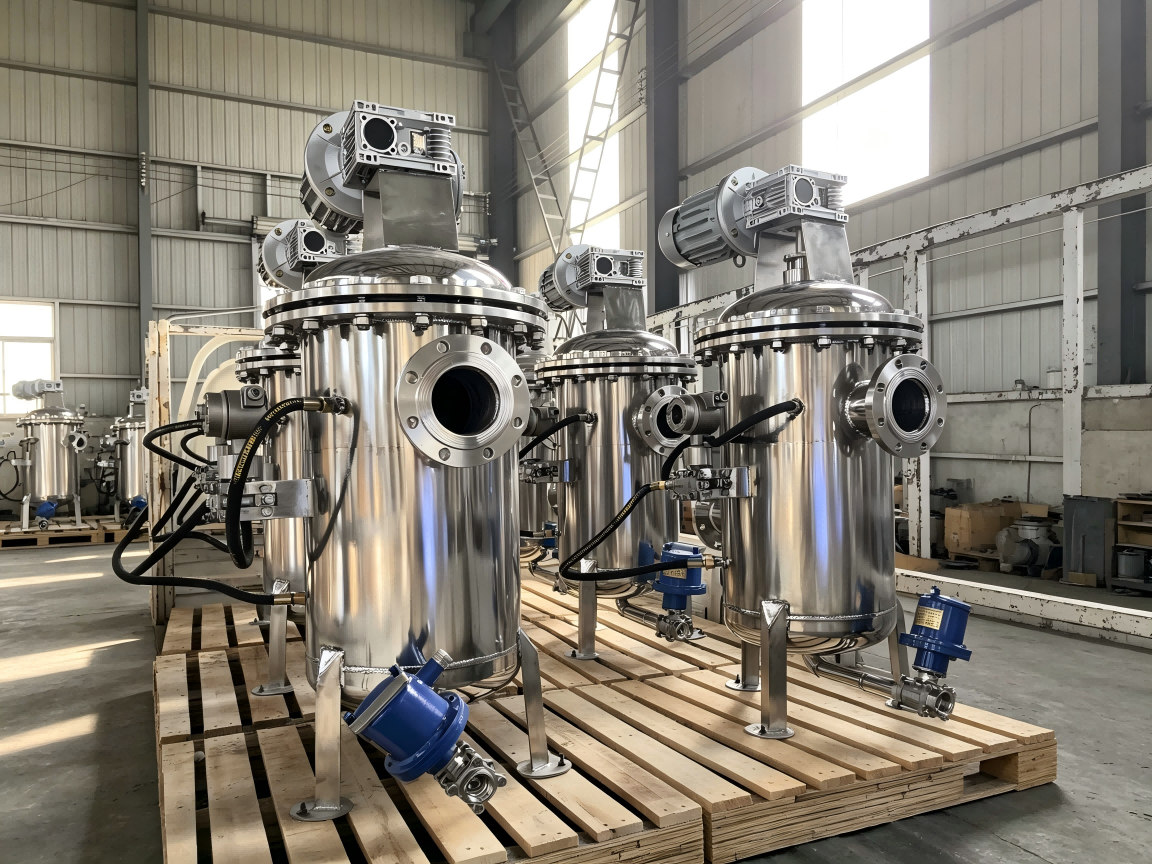

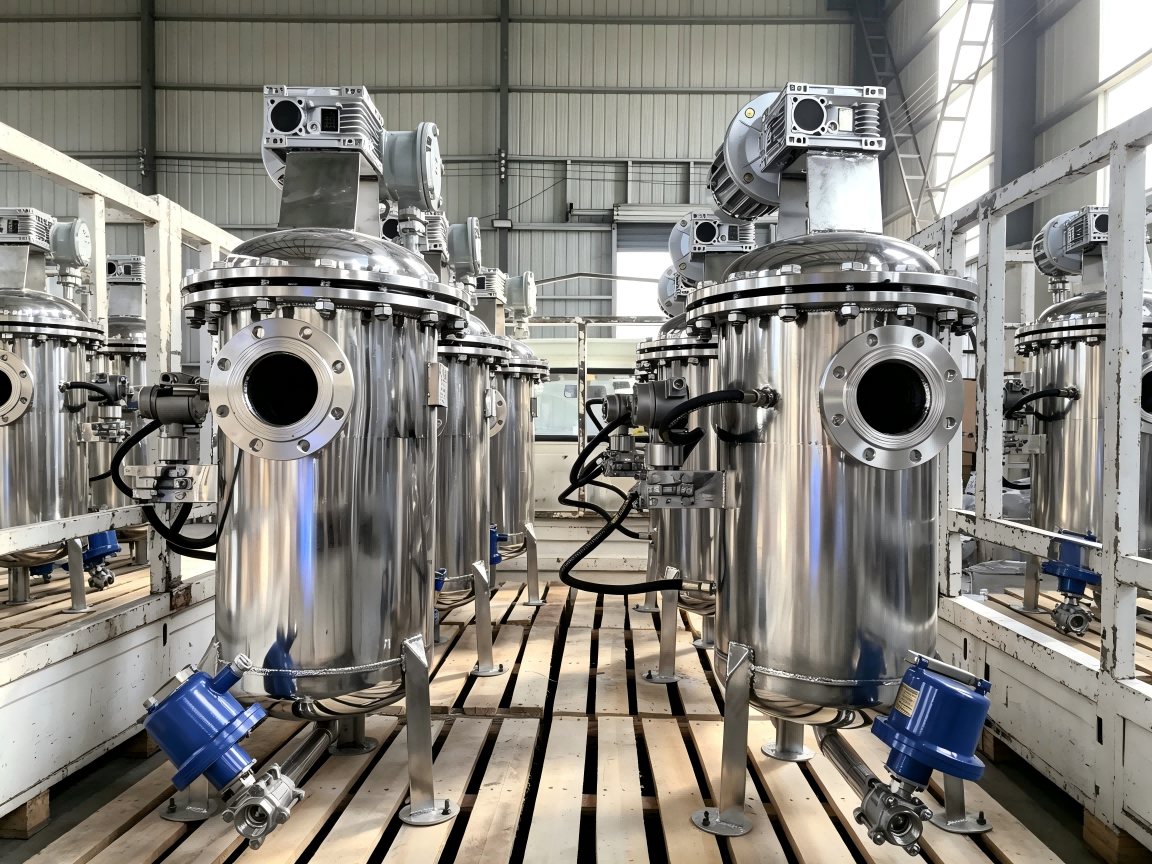

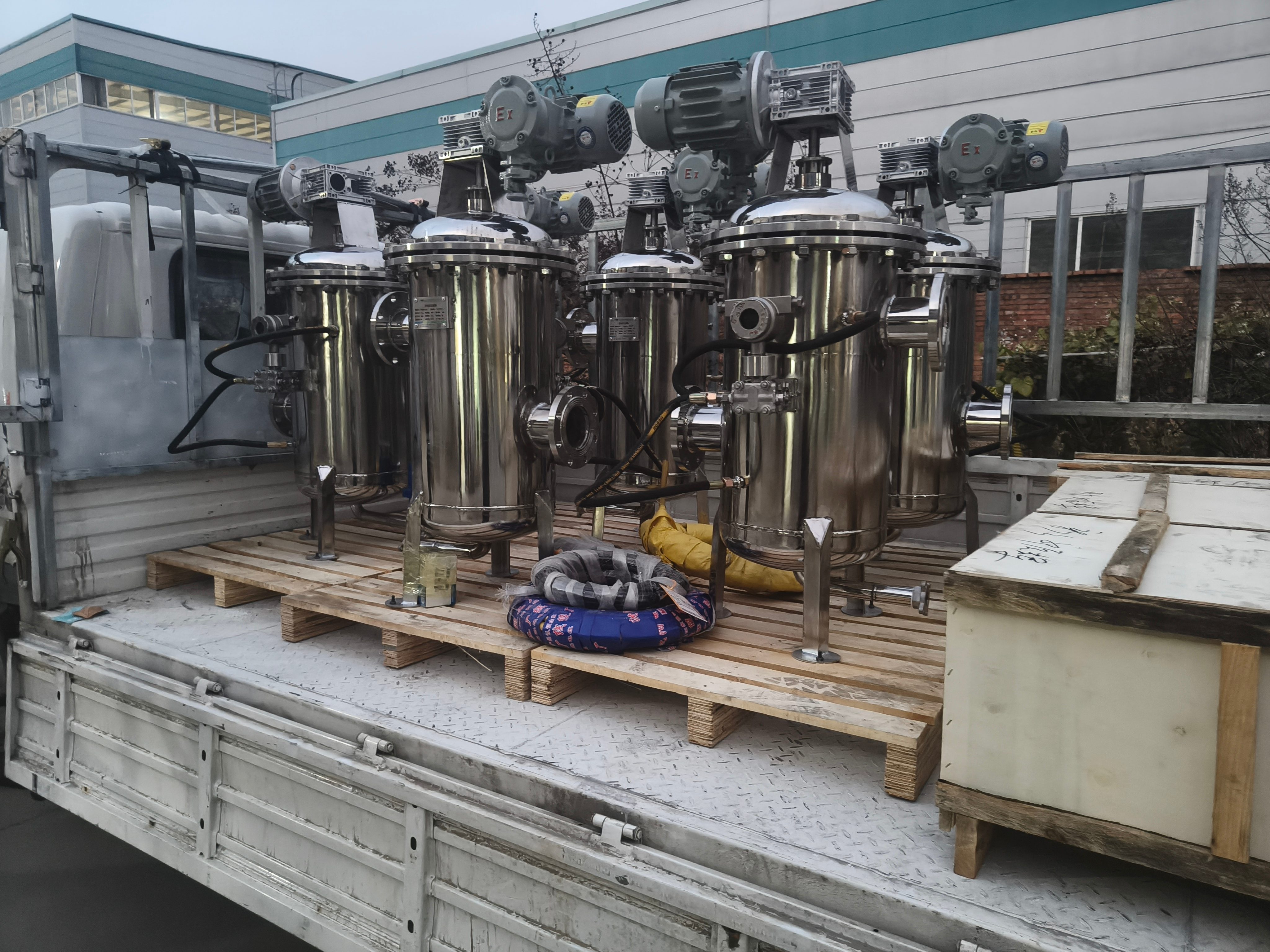

煤矿用井下防爆自清洗过滤器

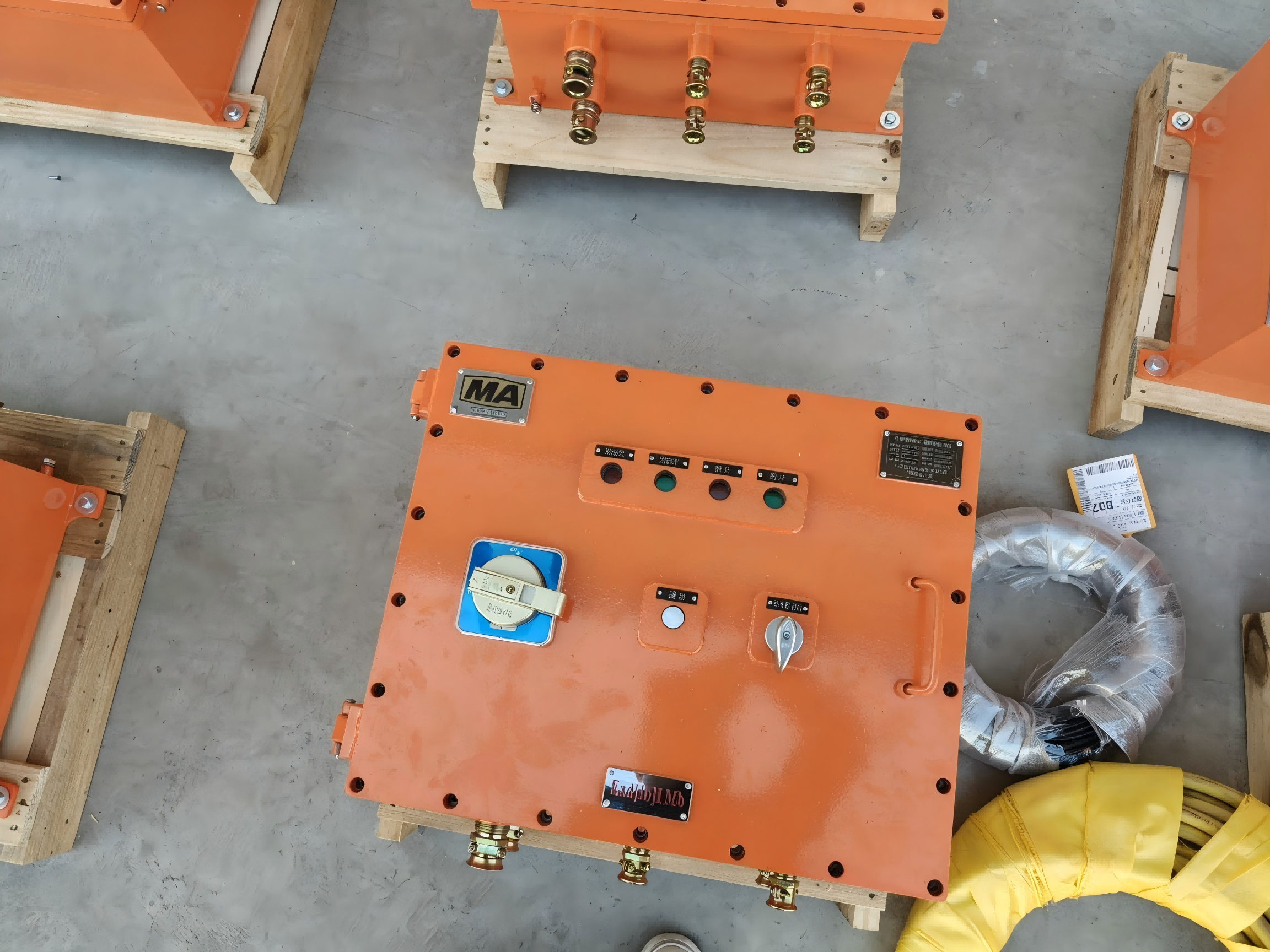

煤矿用井下防爆自清洗过滤器是新乡市宇清流体净化技术有限公司主打过滤设备，设备驱动电气部分均采用煤安MA认证及防爆认证等资质的设备，可用于井下采掘面过滤工作。采用不锈钢楔形网作为过滤核心，支持压差和定时双模式全自动在线反冲洗，运行过程中不停机、不中断供水，过滤精度 10μm-2000μm 可调，单台处理流量 10-3000m³/h。我们做了 8 年自清洗过滤器，累计销售几百台，广泛应用于钢铁、煤矿、化工、电力、农业灌溉等领域，支持根据客户工况非标定制。

一、产品概述

煤矿用井下防爆自清洗过滤器是专为煤矿井下复杂工况研发的全自动智能水处理过滤设备，严格遵循《煤矿安全规程》行业标准，适配井下高粉尘、高湿度、水质含煤粉、煤泥、固体颗粒杂质的水环境。设备可以实现在线不停机自清洗、免人工拆卸维护、矿用防爆耐压核心特性，可全程拦截矿井供水、喷雾系统、液压系统水体中的悬浮杂质、煤渣、泥沙等污染物，有效解决井下管路堵塞、喷头堵塞、液压设备磨损、系统结垢等行业痛点，是保障煤矿井下供水系统、综采设备、降尘系统稳定运行的核心净化装备，广泛适用于各类井下供水净化场景，可作为综采工作面总进水核心过滤设备。

本设备摒弃传统过滤器需停机拆解、人工清洗、滤芯易损耗、维护成本高的弊端，搭载智能电控系统与精度滤网，实现全自动压差/定时双模式反冲洗，全程无需人工干预，过滤精度高、耗水量低、运行稳定，大幅降低井下设备运维成本与故障概率。

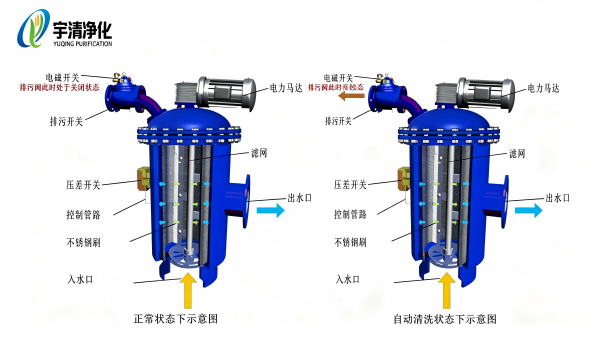

二、工作原理

设备整体运行分为正常过滤、智能反冲洗、自动复位三个闭环流程，全程自动化运行，无需停机，不影响管路供水：

1. 正常过滤：需要过滤的介质由进水口进入到滤网内，杂质被滤网内壁拦截，过滤后介质通过滤网从水出口流出。
2. 自动清洗：当压差、时间达到设定值或手动开启清洗程序、此时排污阀门开启，电机启动并带动钢刷旋转，360度刮扫滤网内壁沉积的杂质，杂质脱落后和水通过排污口排出设备。
3. 复位：反冲洗过程持续数秒即可完成单组滤网清洗，全程无需停机断水。清洗产生的污水杂质通过排污口快速排出，冲洗完成后排污阀自动关闭，设备即刻恢复正常过滤状态，循环往复，始终保持滤网洁净通透。

三、核心产品优势

1. 矿用专属适配，工况兼容性强

2. 全自动智能运行，零人工值守

3. 在线不停机清洗，作业效率高

4. 高精度过滤，节水降耗

5. 防护性强，延长后端设备寿命

四、核心技术参数

五、主要适用场景

本设备针对性适配煤矿井下全场景水处理净化需求，核心应用场景如下：

• 综采工作面：工作面供水总过滤、液压支架供水、乳化液配比系统精密过滤；

• 井下降尘系统：巷道喷雾、采掘机喷雾、除尘雾炮供水过滤，杜绝喷头堵塞；

• 井下设备冷却：掘进机、采煤机、输送机等机电设备冷却水循环过滤；

• 煤层注水系统：煤层注水、探水钻孔供水净化，保障注水设备稳定运行；

• 巷道给排水系统：井下巷道日常供水、小型排水系统杂质过滤净化。

六、选型指南

选择防爆自清洗过滤器时，需重点确认以下参数：

1. 处理流量

根据系统总水量确定单台流量或多台并联数量，建议留 20%-30% 余量。

2. 过滤精度

根据后端设备要求和水质杂质粒径确定过滤精度：

保护喷嘴 / 滴头：建议 50-100μm

循环水旁滤：建议 100-200μm

纯水前置预处理：建议 20-50μm

粗过滤 / 大颗粒：建议 500-2000μm

3. 工作压力

根据系统管路压力确定设备耐压等级，常规 0.6MPa、1.0MPa、1.6MPa、2.5MPa 可选。

4. 材质选择

常规水处理：碳钢防腐、304不锈钢等

5. 控制方式

常规工况：压差 + 定时双模式

无人值守场景：全自动 PLC 控制+远程DCS

6. 防爆等级

井上：按照实际要求防爆等级、电动电气部件带防爆证

井下非采掘面：Ⅰ类（煤矿井下）防爆 电动电气部件带MA证及防爆证

井下采掘面：Ⅰ类（煤矿井下）防爆 电动电气部件带MA证（使用采掘面）及防爆证

七、安装与维护说明

3. 安全可靠：整机密封性能优异，防水防尘防渗漏，电控系统防爆防潮，适配井下复杂环境，运行低噪音、无泄漏，杜绝安全隐患，完全满足煤矿安全生产规范要求。

八、真实案例

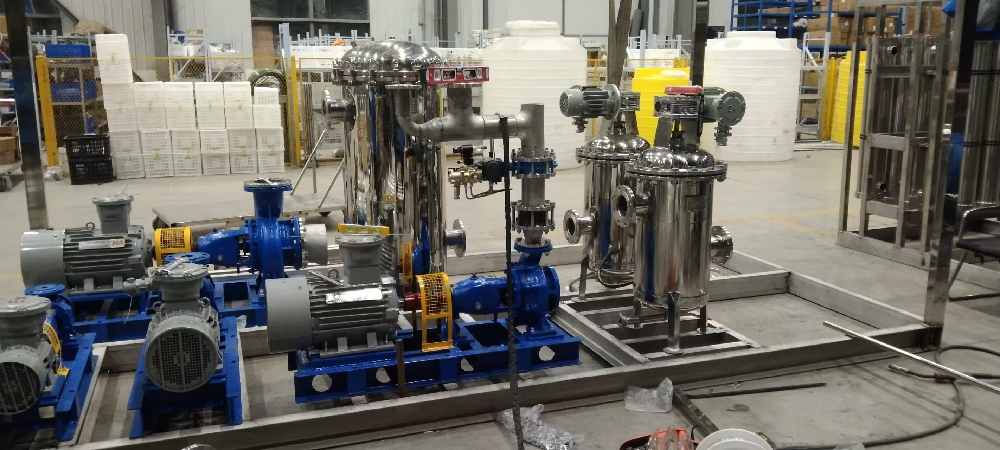

山西某煤矿定制井下超滤系统，预处理采用新乡宇清净化2台YQZ-DN100矿用防爆自清洗过滤器,1台袋式过滤器（超滤清洗用）。两台过滤器精度分别为300微米、150微米，用于拦截矿井水中大颗粒煤粉及固体杂质。设备整体采用304不锈钢加工，有效保护后方超滤膜，延长膜的使用寿命。

九、选型计算

已知条件：

处理水量：75m³

杂质大小：150μm 以上煤泥颗粒（含量稍大）

系统压力：0.6MPa

安装空间：非常有限，要求占地小

选型步骤：

步骤 1：确定过滤精度要求150微米，杂质主要煤粉颗粒，选用 150μm 精度的楔形网即可满足要求。

步骤 2：确定设备数量和型号总流量 75m³/h，留 20% 余量(杂质含量达需增大过滤面积)，按 100m³/h 选型。 选用 1 台YQZ-DN100，单台流量 100m³/h，总流量 1000m³/h，满足要求。

步骤 3：确定壳体材质：井下焊煤水，无腐蚀性，选用碳钢防腐材质，性价比最高。

步骤 4：确定控制方式：超滤整套系统PLC联动控制,压差 + 定时+人工三模式控制。

十、常见故障排查

十一、常见问题

Q1：自清洗过滤器处理含杂质量特别大的介质么？

A：不可以。自清洗过滤器适合处理大尺寸含量低的杂质、杂质含量大会导致频繁清洗，增大耗水量及降低使用寿命，如果杂质含量特别大建议采用其他预处理工艺：浅层砂过滤器、多介质过滤器、压滤设备等。

Q2：反冲洗耗水量大吗？

A：不大。单次反冲洗耗时 60-120 秒，耗水量仅为总水量的1%，远低于传统过滤器反冲洗耗水量，节水效果显著。

Q3：滤网需要经常更换吗？

A：不需要。不锈钢楔形网耐冲刷、耐腐蚀、不易破损，可长期反复清洗使用，正常使用寿命可达 5-8 年，日常无需频繁更换耗材。

Q4：设备可以用于井下采掘工作面么？

A：可以。我们会根据客户具体要求，采购符合矿井下采掘工作面煤矿安全认证的部件。

Q5：可以非标定制吗？

A：可以。新乡宇清净化支持非标定制，包括特殊流量、特殊压力、特殊材质、防爆电控、特殊接口尺寸等，可根据客户工况需求定制生产

十二、售后服务

新乡市宇清流体净化技术有限公司是一家专业从事过滤净化设备研发、生产、销售的厂家，拥有多年行业经验和雄厚技术储备：

厂家直供：自有生产车间，无中间商，价格优惠，报价快、货期短

品质保障：完善检验标准，每台设备出厂前严格试压试漏，降低设备故障率

非标定制：支持根据客户工况非标定制，满足各种特殊过滤需求

售后完善：专业技术团队提供安装指导、调试运行、维修保养等全流程服务

型号齐全：自清洗过滤器、浅层砂过滤器、叠片过滤器、保安过滤器、袋式过滤器、多介质过滤器等全系列产品一站式采购

咨询电话：15903037828（微信同号），欢迎来电咨询选型报价。
