浅层砂过滤器：高滤速低能耗的中水回用利器——从传统砂滤到模块化智能过滤的技术跃迁

引言：节水政策驱动下的过滤技术升级

随着国家"双碳"战略的深入推进和工业用水定额管理的日趋严格，中水回用、循环水提质、废水零排放已成为工业企业的刚性需求。在这一背景下，传统重力式砂滤池因滤速低（仅8_{12m/h）、占地面积大、反洗耗水量高（占处理水量的5%}8%）等短板，已难以满足现代工业对高效、紧凑、节能的过滤要求。

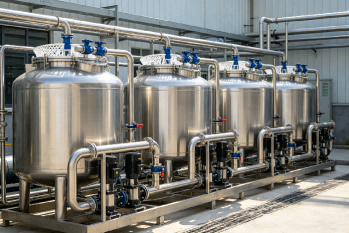

浅层砂过滤器（Shallow Sand Filter）应运而生。它以"浅层过滤+上向流反洗+多罐并联"的创新设计，将滤速提升至15m/h，成为工业循环水、中水回用、市政给水预处理等领域的性价比之选。我将从工作原理、技术参数、选型要点、行业应用、运维故障排查及与传统砂滤对比六个维度，系统解析浅层砂过滤器的技术优势与实用价值。

一、核心原理：浅层过滤与上向流反洗的创新设计

浅层砂过滤器的"浅层"二字，是其区别于传统砂滤的核心特征。传统砂滤池滤料层厚度通常为1.2-1.5m_，而浅层砂过滤器的滤料层仅需0.70.8米——这一看似"减配"的设计，实则蕴含着深刻的过滤力学原理。

1. 过滤阶段：层流状态下的深度截留当系统处于过滤状态时，未经处理的水通过顶部独特的布水器均匀分布到滤料层上方。布水器的设计确保水流以层流状态垂直向下通过填料层（精制均粒石英砂或石榴石），避免了传统砂滤池中常见的偏流、短流现象。

水流穿过砂层时，水中的悬浮物、胶体、泥沙、微生物等杂质通过三种机制被截留：

• 机械拦截：大于砂粒间隙的颗粒被直接阻挡在滤层表面；
• 吸附作用：细小颗粒在范德华力和静电作用下吸附于砂粒表面；
• 沉淀作用：部分杂质在滤层孔隙中因流速降低而自然沉降。

滤层底部设有多个均匀分布的集水器，将过滤后的水均匀收集并引出。这种"平流过滤"设计使过滤器能够在高滤速下保持稳定的出水水质。

2. 反冲洗阶段：上向流流化与逐罐清洗随着过滤持续进行，砂层中的杂质不断增多，滤层孔隙率降低，过滤阻力增大。当进出口压差达到设定值（通常为0.05_{0.1MPa）或到达设定过滤时间（通常为4}8小时）时，系统自动启动反冲洗程序。

反冲洗采用"上向流"方式：被反洗的罐体进水阀关闭、排污阀开启，其余罐体继续正常过滤；过滤后的清洁水从出水口反向进入被清洗罐体，自下而上冲过滤料层，使砂层处于流化状态，砂粒之间相互摩擦、碰撞，将附着的杂质剥离；杂质随上升水流经排污口排出。

反冲洗过程通常持续3~5分钟，单个罐体清洗完成后自动恢复过滤，随后依次清洗下一个罐体。多罐并联设计确保反冲洗期间系统整体供水不中断，这对于连续生产场景至关重要。

二、技术参数全景：关键指标与设计逻辑

三、选型要点：从工况匹配到系统优化的五个关键决策

1. 处理水量与罐数配置单罐处理水量由罐体直径决定，常见规格有DN600（5-10m³/h）、DN800（15-25m³/h）、DN1000（30-50m³/h）、DN1200（60-80m³/h）、DN1500（80~120m³/h）

。浅层砂过滤器选型时应按系统额定流量的1.2倍配置总处理能力，同时考虑反冲洗时单罐退出运行后的余量——例如4罐并联系统，反洗时1罐退出，剩余3罐需满足额定流量要求。

2. 滤料选择与级配常规工况选用精制石英砂（粒径0.8~1.2mm）即可满足要求；对于高浊度、含油或粘性杂质较多的水质，可选用石榴石滤料（密度更大、耐磨性更好），或采用石英砂+无烟煤的双层滤料结构，提高纳污能力。滤料级配直接影响过滤精度和反洗效果，应避免粒径分布过宽导致的分层和板结。

3. 进水水质预处理浅层砂过滤器对进水浊度有一定要求，建议进水浊度≤20NTU。若原水浊度过高（如河水、湖水直接取水），应在前端设置沉淀池、絮凝池或自清洗过滤器进行预处理，否则会导致滤层过快堵塞、反洗频率过高、出水水质波动。

4. 控制方式与通讯协议标准配置为PLC全自动控制，支持压差触发和时间触发两种模式，可手动强制反洗。对于需要接入工厂DCS/SCADA系统的场景，应选择支持Modbus RTU/TCP、Profibus或以太网通讯协议的智能控制器，并预留远程监控接口。

5. 材质与防腐常规工况选用碳钢衬胶或304不锈钢罐体；海水、含氯离子废水、酸性介质需选用316L不锈钢或碳钢衬氟；食品饮料行业需确认材质符合食品级标准。内部布水器、集水器通常采用ABS或304不锈钢材质，滤头滤帽需选用防堵塞、高强度型号。

四、六大行业应用场景深度解析

1. 工业循环冷却水系统在石化、钢铁、电力、化工等行业的循环冷却水系统中，浅层砂过滤器安装在冷却塔回水或补充水端，去除水中的悬浮物、泥沙、腐蚀产物和生物粘泥，控制循环水浊度，减少换热器结垢和腐蚀。某石化企业应用案例显示，安装浅层砂过滤器后，循环水浊度从15NTU降至2NTU以下，换热器清洗周期从6个月延长至24个月，年节水超过10万立方米。

2. 中水回用与废水深度处理在市政污水厂二级出水回用、工业废水深度处理领域，浅层砂过滤器作为中水回用核心过滤单元，可将生化处理后的出水浊度从10~20NTU降至0.5NTU以下，SS去除率达95%以上，为后续超滤、反渗透或直接回用提供合格水质。其高滤速、低反洗耗水的特点，使其在大型中水回用项目中相比传统砂滤池节省占地60%以上。

3. 市政给水预处理在自来水厂、小区二次供水、直饮水系统中，浅层砂过滤器可作为预处理单元，去除原水中的泥沙、悬浮物、藻类和部分胶体，降低后续消毒工艺的投药量，提升供水水质。多罐并联设计可灵活应对用水量波动，夜间低峰期自动减少运行罐数，降低能耗。

4. 农业灌溉与景观水处理在大型农业灌溉系统、高尔夫球场、城市景观水体中，浅层砂过滤器可过滤河水、湖水中的泥沙、藻类和有机碎屑，防止滴灌喷头堵塞，保持景观水体清澈。其自动化运行、低维护成本的特点，特别适合无人值守的野外场景。

5. 海水淡化与反渗透预处理在海水淡化、苦咸水淡化项目中，浅层砂过滤器作为超滤/反渗透系统的前置预处理，可有效去除海水中的悬浮物、胶体和微生物，降低SDI（污染指数）值，保护超滤膜和反渗透膜，延长膜使用寿命。需选用316L或双相不锈钢材质抵抗海水腐蚀。

6. 食品饮料与制药行业在食品饮料、制药行业的生产用水处理中，浅层砂过滤器可作为预处理单元，去除原水中的悬浮物、胶体和有机物，为后续活性炭过滤、精密过滤和消毒工艺提供稳定进水。需选用食品级材质，滤料符合卫生标准，设备内壁光滑易清洗。

五、运维与故障排查：保障长期稳定运行的实用手册

1. 日常巡检要点

• 每日检查进出口压力表读数，记录压差变化趋势；
• 每日检查各阀门、管路连接处是否有渗漏；
• 每周检查反洗排污口出水是否清澈，判断反洗效果；
• 每月检查电控柜接线端子是否松动，控制器运行是否正常；
• 每3~6个月打开人孔检查滤料高度和状态，滤料因反洗磨损减少时及时补充同规格滤料。

2. 常见故障与解决方法

3. 滤料维护与更换

正常工况下，优质石英砂滤料使用寿命可达35年。若进水含油污、黏性胶体，滤料易被污染板结，更换周期需缩短至12年，或定期进行化学清洗（柠檬酸浸泡除碳酸盐垢，次氯酸钠浸泡除有机物和生物粘泥）。更换滤料时需彻底清理罐体内部，检查布水器和集水器是否完好，然后按设计厚度均匀铺装新滤料，铺装后进行2~3次反洗循环，排出滤料中的粉尘和细颗粒。

4. 长期停机保护长期停机（超过1个月）时，应排空罐体内积水，防止滤料在潮湿环境中滋生细菌和板结；恢复运行前，先进行2~3次反洗循环，观察出水浊度稳定后再投入正常使用。冬季停机需做好防冻措施，排空管路和阀体内的积水。
