自清洗过滤器——四种不同的清洗方式及其工作原理

自清洗过滤器能够利用液体压力自动操作、

自我清洗，连续在线过滤，

无需人工更换清洗滤元，不产生过滤耗材，

解决了传统过滤器需要频繁手动清洗更换的繁琐。

广泛适用于水处理、各种油脂、酸碱液、

聚合物、涂料等黏性物料的自清洗过滤，

效率高，性能好，性价比高，深受市场的青睐！

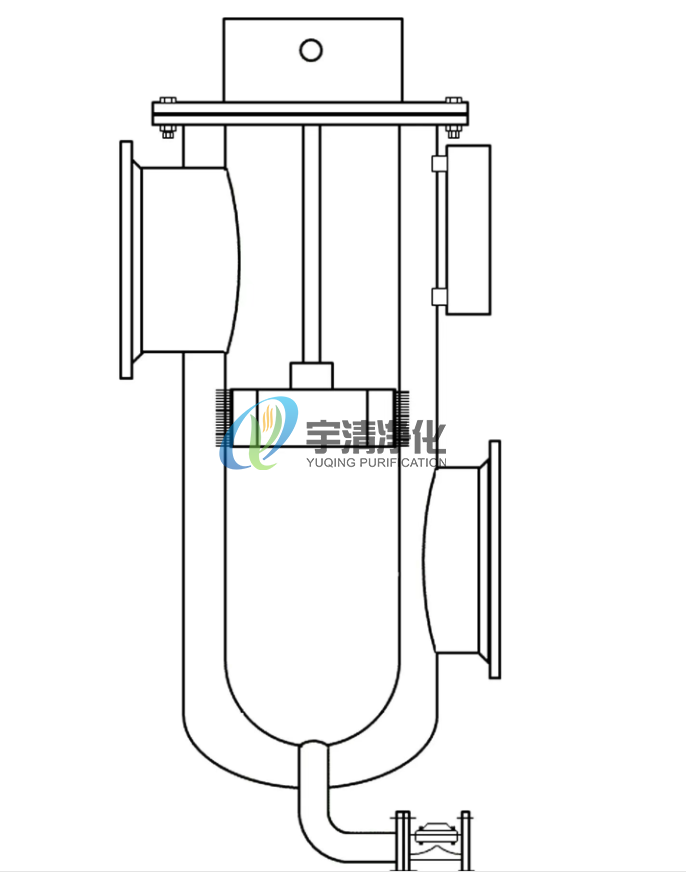

1刷式自清洗过滤器及其工作原理

刷式自清洗过滤器是由电机、电控箱、控制管路（包括控制阀和压差变送器）、主管组件、滤芯组件、316L 不锈钢刷、框架组件、传动轴、进出口连接法兰等主要零部件组成。

电控箱和控制管路构成过滤机的控制部分，用于实现自动清洗排污过程。

待处理的水由入水口进入机体，水中的杂质沉积在不锈钢滤网上，由此产生压差。

通过压差开关监测进出水口压差变化，当压差达到设定值时，电控器给水力控制阀、驱动电机信号，引发下列动作：电动机带动刷子旋转，对滤芯进行清洗，同时控制阀打开进行排污，整个清洗过程只需持续数十秒钟，当清洗结束时，关闭控制阀，电机停止转动，系统恢复至其初始状态，开始进入下一个过滤工序。

设备安装后，需由技术人员进行调试，设定过滤时间和清洗转换时间，待处理的水由入水口进入机体，过滤器开始正常工作，当达到预设清洗时间时，电控器给水力控制阀、驱动电机信号，引发下列动作：电动机带动刷子旋转，对滤芯进行清洗，同时控制阀打开进行排污，整个清洗过程只需持续数十秒钟，当清洗结束时，关闭控制阀，电机停止转动，系统恢复至其初始状态，开始进入下一个过滤工序。

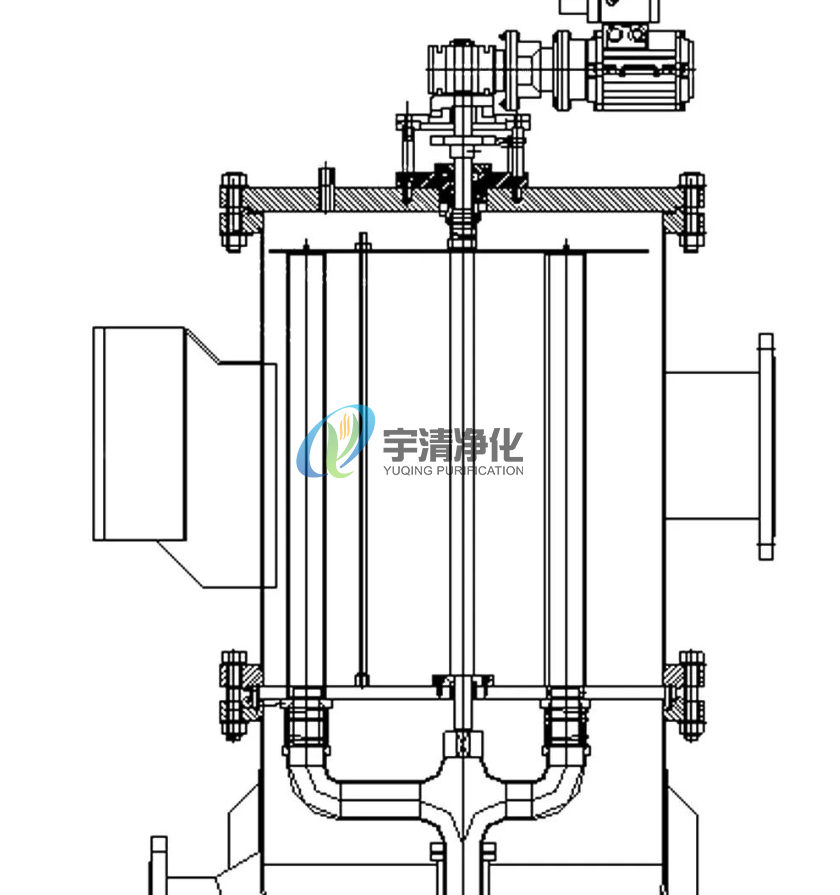

2吸污式自清洗过滤器及其工作原理

原水由进水口进入过滤器，首先经过粗滤芯组件滤掉较大颗粒的杂质，然后到达细滤网，通过细滤网滤除细小颗粒的杂质后，清水由出水口排出在过滤过程中，细滤网的内层杂质逐渐堆积，它的内外两侧就形成了一个压差。

当这个压差达到预设值时，过滤器将开始自动清洗过程：排污阀打开，主管组件的水力马达室和水力缸释放压力并将水排出；水力马达室及吸污管内的压力大幅下降，由于负压作用，通过吸嘴吸取细滤网内壁的污物，由水力马达流入水力马达室，由排污阀排出，形成一个吸污过程。

当水流经过滤器水力马达时，带动吸污管进行旋转，由水力缸活塞带动吸污管作轴向运动，吸污器组件通过轴向运动与旋转运动的结合将整个滤网内表面完全清洗干净。

整个清洗过程将持续数十秒。

排污阀在清洗结束时关闭，增加的水压会使水力缸活塞回到其初始位置，过滤器开始准备下一个冲洗周期。

在清洗过程中，过滤机正常的过滤工作不间断。

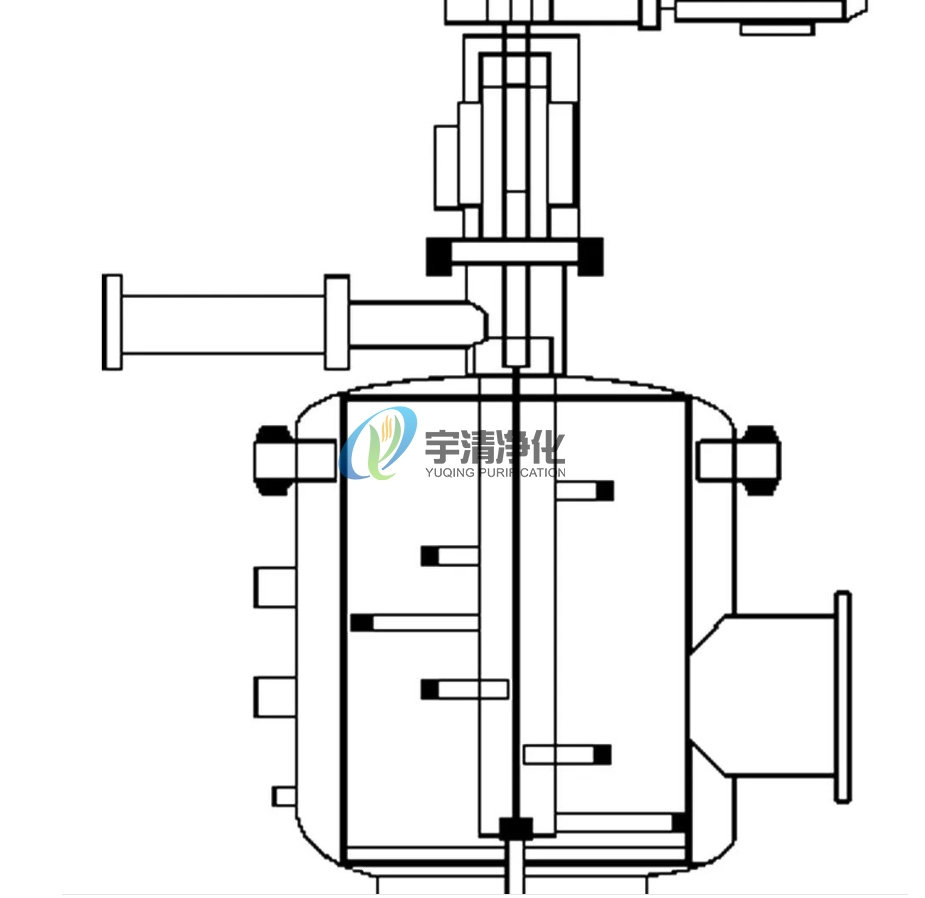

3转臂式自清洗过滤器及其工作原理

转臂式自清洗过滤器是一种集约化的过滤器，多个滤筒安装于一个过滤器筒体内，结构紧凑，一般用于去除低粘度介质中的固体颗粒。

需过滤的介质由内向外流过过滤器的楔形网滤筒，固体颗粒被截留在滤筒内侧。

随着污染物的增多，滤筒内外的压差增大。

若压差达到设定值便开始自动反冲洗。

反冲洗时，齿轮电动机转动预清洗滤筒下面的冲洗臂，预清洗滤筒的原料液流被中断。

反冲洗阀开启，滤液侧和反冲洗管路之间的压降把一小部分液逆向冲入预清洗的滤筒。

聚积在滤筒内侧的污染颗粒物被冲开并通过冲洗臂冲进反冲洗管路。

每个滤筒的反冲洗时间一过，反冲洗阀立即关闭，所有滤筒都被依次清洗后，反洗循环结束。

转臂式自清洗过滤器可以用来除去工业用水和海水中的固体杂质，常用于保护重要设备，如冷却系统、化学和水处理装置等。

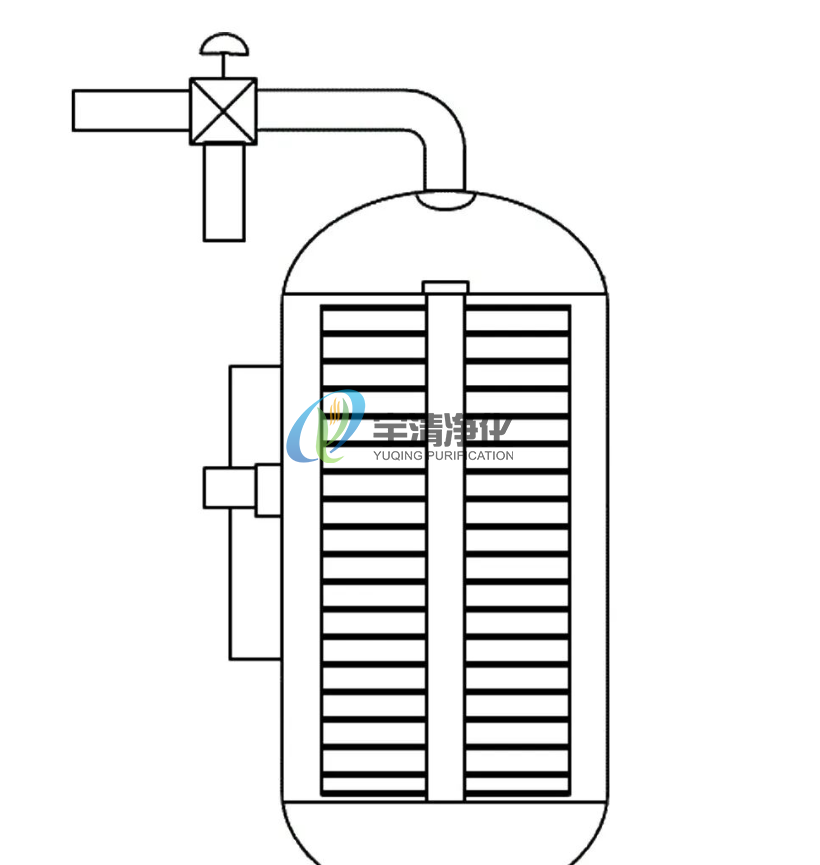

4刮盘式自清洗过滤器及其工作原理

刮盘式自清洗过滤器不仅可应用于低粘度的含固液体分离，还可以用于高粘度的含固液体分离。

工作流程如下：

过滤：需过滤流体被压入过滤器内腔，流体自内而外穿过滤芯，大于过滤元件缝隙的杂质被截留在滤网的内表面，澄清流体穿过缝隙由出液口排出。

自清洗：一个带有弹簧的清洗圆盘，在速芯内部上下运动来清除聚集在滤网内表面的滤渣。

在清洗圆盘下行的过程中，任何残留的滤渣都会被驱至集渣室，从而很容易被彻底清除。

在清洗圆盘上行的过程中，滤渣从滤网表面被去除。

5结语
