机械过滤器

机械过滤器是新乡市宇清流体净化技术有限公司主打通用型水处理设备，以碳钢或不锈钢罐体为主体，内部装填石英砂、无烟煤、活性炭、锰砂等滤料，通过压力式过滤去除水中悬浮物、胶体、泥沙、铁锈等杂质，降低浊度。单台流量 0.5-180m³/h，多台并联可覆盖数百 m³/h，过滤流速 5-10m/h，出水浊度≤5NTU。我们做了 8 年机械过滤器，累计销售百余台，客户复购率超过 40%，广泛应用于工业给水、循环水旁滤、污水处理、中水回用、软化水前置、锅炉给水等领域，支持根据客户工况非标定制。

一、产品概述

机械过滤器（又称压力式过滤器、机械过滤罐、多介质过滤器）是一种应用最广泛的通用型水处理过滤设备，以压力式罐体为主体，内部装填不同滤料，通过滤层的机械筛分和吸附作用去除水中悬浮物、胶体、泥沙、铁锈、藻类等杂质，使水质得到澄清。"机械过滤" 是水处理行业最经典的工艺之一，因其结构简单、运行可靠、成本低廉、适用范围广，被称为水处理系统的 "万能预处理"。

与专门定位的多介质过滤器、活性炭过滤器、锰砂过滤器等专用设备不同，机械过滤器是一个通用平台 —— 同一个罐体可以根据处理目标装填不同滤料：仅装石英砂就是石英砂过滤器；装无烟煤 + 石英砂 + 石榴石就是多介质过滤器；装活性炭就是活性炭过滤器；装锰砂就是除铁锰过滤器。客户可以根据水质变化随时更换滤料，设备利用率高，投资灵活。

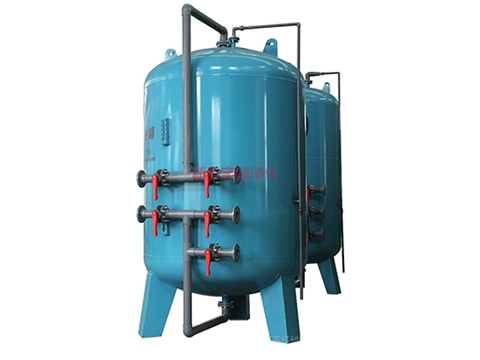

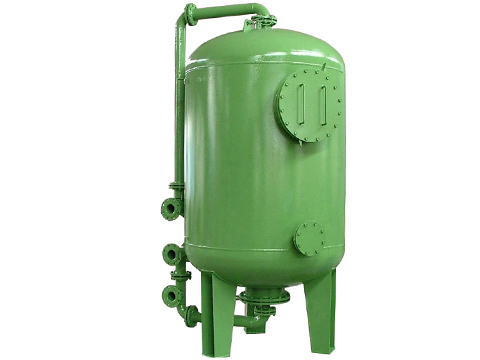

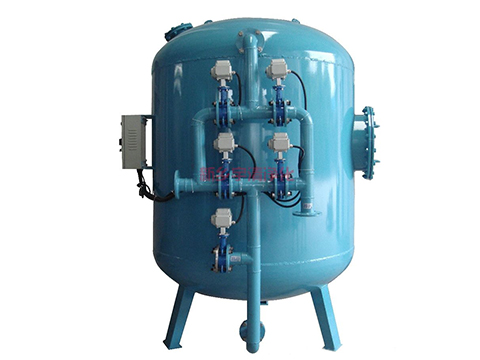

新乡宇清净化生产的机械过滤器涵盖立式压力式过滤罐，罐体材质以碳钢衬胶为主（性价比最高），可选 304/316L 不锈钢、玻璃钢，罐体直径 Φ300-Φ3200mm，单台流量 0.5-180m³/h，支持多台并联或串联。滤料可装填石英砂、无烟煤、活性炭、锰砂、石榴石等任意组合，可设计成手动、半自动或全自动控制，满足不同预算和自动化需求。

相关推荐：对于要求更高精度出水（≤0.1NTU）和不停机运行的循环水旁滤场景，可选用浅层砂过滤器；对于农业灌溉精密过滤可选用叠片过滤器；大流量颗粒杂质过滤可搭配自清洗过滤器作为预处理。

二、工作原理

机械过滤器的运行过程分为过滤、反冲洗、正洗三个阶段：

2.1 过滤阶段

原水由泵或系统余压送入过滤器，经罐体上部布水装置均匀分布后，自上而下穿过滤料层。水中杂质在通过滤料时，通过以下作用被截留：

• 机械截留：大于滤料孔隙的颗粒被滤料表层直接拦截；
• 吸附作用：细小胶体颗粒在滤料表面碰撞、粘附；
• 沉降作用：部分颗粒在滤层间隙中沉降。

过滤后的清水经底部承托层和集水装置汇集，由出水口送出。随着过滤进行，滤层中杂质增多，进出口压差逐渐升高。

2.2 反冲洗阶段

当压差达到设定值（通常 0.05-0.15MPa）或到达设定时间（通常 12-48 小时）时，系统启动反冲洗。反洗水从底部进入，自下而上通过滤层，使滤料膨胀悬浮，颗粒间产生摩擦碰撞，将截留的杂质剥离并随反洗水排出。

反洗方式有两种：

• 单独水洗：反洗强度 12-15L/(m²・s)，滤层膨胀率 30%-40%，历时 10-15 分钟，适用于小型设备；
• 气水联合反洗：先气洗 3-5 分钟（气洗强度 15-20L/(m²・s)），再水洗 5-10 分钟，清洗更彻底，适用于中大型设备和杂质较重的工况。

2.3 正洗阶段

反洗完成后，自上而下短时间正洗，排出滤层中残留的少量反洗废水，出水浊度合格后恢复正常过滤。

工作流程示意：

原水 → 布水器 → 滤料层截留杂质 → 承托层 → 集水器 → 清水出水
                    ↓
              压差升高/定时到
                    ↓
        停止过滤 → 反洗进水（自下而上） → 滤料膨胀 → 排污
                    ↓
        正洗（自上而下） → 出水合格 → 恢复过滤

技术文章：了解更多机械过滤器滤料选择与装填方法请参考滤料装填指南。

三、核心产品优势

3.1 通用型强，一机多用

机械过滤器是水处理行业的通用平台，同一罐体装填不同滤料即可实现不同处理目标：装石英砂去悬浮物，装无烟煤 + 石英砂去浊度，装活性炭去余氯有机物，装锰砂去铁锰。客户可根据水质变化灵活更换滤料，无需更换设备，投资利用率高。

3.2 结构简单，运行可靠

机械过滤器结构简单，主要由罐体、滤料、布水器、集水器、阀门组成，没有复杂运动部件（全自动型仅阀门和控制器），故障率极低。技术成熟，行业应用数十年，运行经验丰富，日常维护仅需定期反洗和检查滤料，工作量小。

3.3 性价比高，投资省

相比专用过滤设备，机械过滤器（碳钢衬胶型）价格低、投资省。一台 Φ1000 机械过滤器价格仅为数千元至万余元，远低于同等流量的膜设备和进口过滤设备。运行成本也低，仅需水泵电耗和少量反洗水，无需添加药剂（除铁锰等特殊工况除外），长期运行费用低。

3.4 材质多样，规格齐全

罐体材质提供碳钢衬胶（最常用）、304 不锈钢、316L 不锈钢、玻璃钢多种选择，罐体直径 Φ300-Φ3200mm，单台流量 0.5-180m³/h，规格齐全。可手动、半自动、全自动控制，可单台、一用一备、多台并联，满足从实验室到大型工业水处理的各种需求。

3.5 出水稳定，预处理效果好

机械过滤器出水浊度稳定在≤5NTU，SS≤10mg/L，可有效去除水中悬浮物、胶体、泥沙、铁锈等颗粒性杂质，是反渗透、离子交换、EDI 等深度处理工艺的理想前置预处理。配置良好的机械过滤可使后端膜和树脂寿命延长 1-2 倍。

3.6 应用范围广，适应性强

机械过滤器可用于地表水、地下水、自来水、中水、工业废水、循环水等多种水源，可作为工业给水、锅炉给水、循环水旁滤、污水深度处理、中水回用、软化水前置、游泳池水循环、景观水净化等多种工况的预处理或主处理设备，是水处理行业应用最广泛的过滤设备。

四、核心技术参数

4.1 常规技术参数

表格

4.2 常用型号参数对比

表格

以上为常规型号参数，特殊流量、特殊压力、特殊材质可根据需求非标定制。

五、与其他过滤方式对比

很多客户选型时不清楚机械过滤器和其他过滤方式的区别，下表从多个维度进行对比，帮助您选择合适的过滤设备：

表格

选型建议：

• 工业给水 / 循环水 / 污水 / 中水回用，需要通用预处理 → 选机械过滤器
• 水质简单，仅需去浊，预算有限 → 选浅层砂过滤器
• 小流量、高精度、杂质较少 → 选袋式过滤器
• 大流量、颗粒杂质、要求不停机在线清洗 → 选自清洗过滤器
• RO/EDI 前置最后一级精密过滤 → 选精密过滤器（保安过滤器）
• 完整预处理流程：自清洗 / 机械过滤 → 活性炭过滤 → 软化 → 精密过滤 → RO

六、应用领域及真实案例

6.1 应用领域

机械过滤器凭借通用型强、运行可靠、性价比高等优势，已广泛应用于以下行业和场景：

• 工业给水：工厂生产用水、生活用水预处理，去除泥沙、悬浮物
• 循环水旁滤：钢铁、化工、电力、印染、造纸等行业循环冷却水过滤
• 污水深度处理：工业废水、生活污水生化处理后深度过滤，回用或达标排放
• 中水回用：城市中水、小区中水、工业回用水处理
• 软化水前置：离子交换软化器前预处理，保护树脂不受悬浮物污染
• 锅炉给水：工业锅炉、热水锅炉给水预处理，防止锅炉结垢
• 地下水处理：地下水除砂、除浊、除铁锰（装锰砂滤料）
• 地表水净化：江河、湖泊、水库水净化，作为给水处理的粗滤
• 游泳池水：游泳池、景观池、水上乐园水循环过滤
• 农田灌溉：大型灌区、农业基地灌溉用水过滤

6.2 真实案例

案例 1：某印染厂废水深度处理回用

客户痛点：印染废水经生化处理后，出水仍含悬浮物和色度，浊度 15-30NTU，直接排放不达标，回用又堵塞后续处理设备。原采用砂滤罐但单一石英砂纳污量小，反洗频繁，出水不稳定。

解决方案：选用 3 台 Φ1800 机械过滤器并联，单台流量 50m³/h，总处理量 150m³/h，滤料采用无烟煤 + 石英砂双层组合（上层无烟煤 500mm 截大颗粒，下层石英砂 400mm 截细颗粒），碳钢衬胶罐体，气水联合反洗，三罐交替运行。

运行效果：出水浊度≤5NTU，SS≤10mg/L，悬浮物去除率达 80% 以上，出水满足印染工艺回用水标准，年节约新水约 20 万 m³，反洗频率比原单一砂滤器降低 40%，滤料纳污量显著提升。

客户反馈：双层滤料纳污量大，出水稳定达标，三罐交替不停机运行，废水回用率大幅提高，环保压力减轻。

案例 2：某小区中水回用工程

客户痛点：小区生活污水经 MBR 处理后，出水浊度 3-8NTU，含少量悬浮物和胶体，拟作为绿化和冲厕中水回用。MBR 出水直接回用会堵塞绿化喷头，需进一步过滤。

解决方案：选用 2 台 Φ1200 机械过滤器并联（一用一备），单台流量 15m³/h，总处理量 30m³/h，滤料采用精制石英砂（单层，粒径 0.8-1.2mm），304 不锈钢罐体，全自动控制，出水接入中水回用水箱。

运行效果：出水浊度≤1NTU，SS≤5mg/L，满足《城市污水再生利用 城市杂用水水质》标准，绿化喷头不再堵塞，中水回用率达到 40%，小区年节约自来水费约 8 万元。

客户反馈：设备运行稳定，全自动无人值守，出水水质达标，中水回用经济实惠，投资回收期约 2 年。

案例 3：某煤矿矿井水净化处理

客户痛点：煤矿矿井水经沉淀池预沉后，出水浊度 20-40NTU，含煤粉颗粒和悬浮物，需进一步处理后作为矿区生产用水和生活杂用水。水量 200m³/h，要求连续运行。

解决方案：选用 4 台 Φ2000 机械过滤器并联，单台流量 50m³/h，总处理量 200m³/h，滤料采用石英砂 + 无烟煤双层，碳钢衬胶罐体，气水联合反洗，四罐交替反洗不停机。进水前投加少量混凝剂（聚合氯化铝）提高过滤效果。

运行效果：出水浊度≤3NTU，悬浮物去除率达 90% 以上，煤粉颗粒完全截留，出水清澈透明，满足矿区生产用水和绿化用水标准，矿井水回用率达到 85%，年节约新水约 50 万 m³。

客户反馈：机械过滤器处理矿井水效果好，加混凝后出水清澈，四罐并联不停机，运行成本低，是矿井水净化的经济实用方案。

相关产品：要求更高出水浊度（≤0.1NTU）和更小占地可选用浅层砂过滤器；农业灌溉精密过滤可选用叠片过滤器。

七、选型指南及计算示例

7.1 选型关键参数

选择机械过滤器时，需重点确认以下参数：

1. 处理流量

根据系统总水量确定单台流量或多台并联数量，建议留 10%-20% 余量。单台流量计算公式：

Q单 = v × A = v × π × D² / 4

其中：Q 单 = 单台流量 (m³/h)，v = 滤速 (m/h)，D = 罐体内径 (m)

常规滤速取 8m/h，高浊度水取 5-6m/h，低浊度水可取 10m/h。

2. 滤料选择

根据处理目标选择滤料：

• 仅去悬浮物、浊度：单层石英砂即可，最经济
• 去浊度 + 延长过滤周期：无烟煤 + 石英砂双层，纳污量更大
• 去余氯、有机物、色度：活性炭 + 石英砂
• 去铁锰：锰砂 + 石英砂（需曝气）
• 综合处理：无烟煤 + 石英砂 + 石榴石三层（即多介质过滤器）

3. 罐体数量和运行方式

• 单台：间断运行或对连续供水要求不高的场合，反洗时停机
• 一用一备：中小流量连续供水，一台运行一台备用
• 多台并联：大流量连续供水，交替反洗不停机，推荐 3 台以上

4. 材质选择

• 常规水、循环水：碳钢衬胶，性价比最高
• 腐蚀水质、食品医药：304 不锈钢
• 高氯离子、海水：316L 不锈钢
• 小型、低压：玻璃钢（FRP）

5. 控制方式

• 手动：手动阀门，小流量有人值守
• 半自动：自动反洗（压差 / 定时），手动启动过滤
• 全自动：PLC 全自动，全流程自动，可接 DCS

7.2 选型计算示例

已知条件：

• 印染废水深度处理量：120m³/h
• 进水：生化后出水，浊度 15-25NTU
• 要求出水：浊度≤5NTU，SS≤10mg/L
• 连续运行要求：24 小时不间断
• 场地：车间内，空间有限

选型步骤：

步骤 1：确定设计流量和滤速

设计流量 120m³/h，留 10% 余量按 132m³/h 选型。

印染废水含悬浮物和少量胶体，滤速取 8m/h（中等偏保守，保证出水水质）。

步骤 2：确定罐体直径和数量

单台 Φ1500 罐体，过滤面积 A=π×(1.5/2)²=1.77m²，单台流量 Q=8×1.77≈14.2m³/h。

所需台数 = 132/14.2≈10 台，太多了。

改用大直径罐体：单台 Φ2000 罐体，过滤面积 =π×(2/2)²=3.14m²，单台流量 = 8×3.14≈25m³/h。

所需台数 = 132/25≈5.3 台，取 6 台。

选用 6 台 Φ1800 机械过滤器并联，单台过滤面积 =π×(1.8/2)²=2.54m²，单台流量 = 8×2.54≈20.3m³/h，总流量 = 121.8m³/h，接近 132m³/h，略小。

调整为：4 台 Φ2000 并联，单台流量 25m³/h，总流量 100m³/h，不够。

最终选用 5 台 Φ2000 并联，单台流量 25m³/h，总流量 125m³/h，满足 120m³/h 需求（余量略小但可接受，实际运行滤速可略超）。5 台并联优势：一台反洗时 4 台运行，总过滤能力 100m³/h，仍满足基本需求；一台检修时 4 台运行，系统不中断。

步骤 3：确定滤料组合

印染废水含悬浮物和少量胶体，采用无烟煤 + 石英砂双层滤料：上层无烟煤 500mm（粒径 1.2-2.0mm）截大颗粒，下层石英砂 400mm（粒径 0.5-1.2mm）截细颗粒，底部砾石承托层 200mm。

步骤 4：确定材质和控制方式

印染废水有一定腐蚀性，选用碳钢衬胶罐体（衬胶耐酸碱）。要求连续运行，选用 PLC 全自动控制，压差 + 定时双触发，气水联合反洗，可接入污水站 DCS。

最终选型：5 台 Φ2000 机械过滤器并联，单台流量 25m³/h，总流量 125m³/h，无烟煤 + 石英砂双层滤料，碳钢衬胶罐体，PLC 全自动控制，气水联合反洗。

八、安装与维护说明

8.1 安装注意事项

1. 设备安装在水平混凝土基础上，基础承重满足满水重量（含滤料、水、罐体自重），水平度偏差≤2mm/m；
2. 进出水管、反洗水管、排污管按工艺图连接，各阀门安装方向正确。进水管建议加装粗滤器，防止大颗粒杂物进入；
3. 多台设备并联时，进出水母管管径应满足总流量要求，各支管设阀门便于单台隔离；设备间留检修通道≥800mm；
4. 控制箱安装在干燥通风处，防护等级 IP54 以上。气水联合反洗需配空压机，气管接至罐底气洗装置；
5. 滤料装填：先铺底部承托层砾石（2-4mm、4-8mm、8-16mm 由细到粗分层），再自下而上装石英砂、无烟煤，每层刮平。装填时避免冲击布水器；
6. 装填后先正洗至出水清澈，再反洗检查滤层膨胀均匀、无偏流，反洗后检查滤料分层；
7. 安装完毕进行水压试验，1.25 倍设计压力保压 30 分钟无渗漏。

8.2 日常维护

1. 每日巡检进出口压差、流量、出水浊度，观察反洗是否正常；
2. 定期检查滤层高度，每 6-12 个月补充滤料（反洗流失）；
3. 每 1-2 年打开人孔检查滤料状态，有无板结、泥球、破碎；
4. 每年检查底部滤头（水帽）有无堵塞破损；
5. 定期检查阀门密封性和动作灵活性；
6. 长期停用排空腔体存水，冬季防冻；
7. 滤料更换周期：石英砂 3-5 年，无烟煤 2-3 年，活性炭 1-2 年，锰砂 3-5 年。

九、常见故障排查

表格

十、常见问题

Q1：机械过滤器和多介质过滤器是一回事吗？

A：有重叠但定位不同。机械过滤器是通用称呼，泛指压力式滤料过滤设备，可以装一种或多种滤料；多介质过滤器是机械过滤器的一种，特指装无烟煤 + 石英砂 + 石榴石多种滤料的精密过滤设备。简单说：多介质过滤器一定是机械过滤器，但机械过滤器不一定是多介质过滤器（可能只装石英砂）。如果只去浊度，装单层石英砂的机械过滤器就够了；如果要求纳污量大、出水更稳定，就选多介质滤料组合。

Q2：机械过滤器里装什么滤料？

A：根据处理目标选择：去悬浮物浊度用石英砂；纳污量更大用无烟煤 + 石英砂双层；去余氯有机物用活性炭；除铁锰用锰砂。最常用的是石英砂和无烟煤 + 石英砂组合。具体选哪种，看原水水质和出水要求。

Q3：机械过滤器反洗要停机吗？

A：单台反洗时要暂停出水。要连续供水就选两台一用一备或多台并联交替反洗。大流量系统建议多台并联，一台反洗其余台继续运行，不影响生产。

Q4：一台机械过滤器能用多久？

A：罐体碳钢衬胶型使用寿命约 8-10 年，不锈钢型 15-20 年。滤料是耗材：石英砂 3-5 年，无烟煤 2-3 年，活性炭 1-2 年，锰砂 3-5 年。日常只需定期补充流失的滤料，不用整体更换。

Q5：机械过滤器出水能直接用吗？

A：看用途。出水浊度≤5NTU，可作为工业冷却水、绿化、冲厕、灌溉等杂用水。如果是饮用水、锅炉给水、RO 进水，需要后续深度处理（软化、反渗透、消毒等），机械过滤只作为预处理。

Q6：需要加药吗？

A：一般不需要。机械过滤是物理过滤，靠滤料拦截杂质。但高浊度水（如印染废水、矿井水）投加少量混凝剂（聚合氯化铝 PAC）可显著提高过滤效果，出水更清。除铁锰工况需曝气增加溶解氧。

Q7：可以非标定制吗？

A：可以。新乡宇清净化支持非标定制，包括特殊流量、特殊压力、特殊材质（316L、碳钢衬胶、玻璃钢）、特殊滤料组合、防爆电控、立式 / 卧式、加装曝气和加药装置等。定制周期 15-30 天。

Q8：机械过滤器和石英砂过滤器什么区别？

A：石英砂过滤器是机械过滤器的一种（只装石英砂单一滤料）。机械过滤器是大类，石英砂、无烟煤、活性炭、锰砂滤料都能装。如果只去简单浊度，石英砂过滤器性价比最高；如果水质复杂、要求纳污量大，选多滤料机械过滤器。

十一、售后服务

新乡市宇清流体净化技术有限公司始终坚持 "一次合作，终身服务" 的宗旨，建立了完善的售前、售中、售后服务体系。

11.1 售前服务

• 免费水质分析：根据客户水质报告推荐滤料和工艺
• 免费选型咨询：专业工程师根据流量、水质、出水要求推荐型号
• 技术方案：提供设备参数表、安装尺寸图、工艺流程图
• 现场勘查：大型项目可上门勘查，制定方案

11.2 售中服务

• 生产跟踪：定期反馈生产进度
• 出厂检验：100% 水压试验、电控测试
• 发货通知：提供发货清单、合格证、说明书
• 安装指导：电话 / 视频指导安装和调试，大型项目可现场指导

11.3 售后服务

• 整机质保一年，质保期内非人为损坏免费更换
• 质保期外终身维修，仅收成本费
• 长期供应滤料（石英砂、无烟煤、活性炭、锰砂）和配件（滤头、阀门、仪表）
• 提供操作维护培训
• 7×24 小时电话支持，2 小时响应，48 小时出方案

11.4 服务承诺

• 出厂前 100% 试压试漏
• 常规型号 7-15 天交货，非标 15-30 天
• 终身提供技术咨询和配件供应
• 投诉 24 小时响应，72 小时处理完毕

11.5 联系方式

• 咨询电话：15903037828（微信同号）
• 邮箱：xxyqjh@163.com
• 地址：河南省新乡市牧野区牧野大厦 1310
• 工作时间：周一至周六 8:00-18:00，紧急问题 24 小时响应

新乡宇清净化始终以客户需求为中心，以优质产品和完善服务赢得客户信赖，欢迎新老客户来电咨询合作。
